Studi Kasus : Kalahnya Ninja250 di Sentul, Karena Klep yang Kurang Kuat Untuk Race


valve termination

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan


Dalam artikel sebelumnya kita telah membahas mengenai modifikasi engine sehingga upgrade dari variabel-veriabel penentu performa menghasilkan peningkatan power yang signifikan. Dan jika dilanjutkan upgrade sampai yang paling ekstrim, seperti efisiensi volumetrik (VE) sampai 125%, putaran mesin (rpm) sampai memebihi piston speednya dan rasio kompresi (CR) sampai 14:1, tentunya power yang dihasilkan akan lebih gila lagi. Ingat, mesin motogp dengan 1000 cc mampu menggasilkan power minimal 240 hp, jadi setiap silinder 250 cc mampu menghasilkan power sampao 60 hp.

Akan tetapi kenyataannya apa yang dihitung dalam teori dibatasi oleh kualitas material. Terbukti dengan ungkapan seorang mekanik ninja250 yang mengikuti kejurnas, ketika ninja250 tidak mampu menaklukkan cbr250 di Sentul:

ย Yang paling signifikan itu klepnya justru. Kalau dipantek di putaran tinggi terus menerus,antara 9000 -12000 RPM setelah lebih dr 2-3 lap, klep akan mulai engga presisi dan tenaga jadi ngedrop. [Sumber : 7leopold7.com]

Dari kalimat tersebut dapat disarikan menjadi beberapa kesimpulan :

  1. Kekuatan klep pengaruhnya sangat signifikan terhadap performa
  2. Klep standar ninja250 menjadi tidak presisi ketika digeber 9000-12000 rpm selama 3 lap
  3. Jika klep tidak presisi, tenaga akan drop

Yang jadi pertanyaan, kok bisa ya klep menjadi tidak presisi akibat kerja yang ekstrim ? Lalu mengapa klep yang tidak presisi berpengaruh besar terhadap performa motor balap ?

Yuk kita diskusikan …Klep bertugas mengatur masuknya udara segar+bensi dan keluarnya hasil pembakaran. Untuk melakukan tugasnya dengan baik maka klep harus membuka dan menutup sesuai dengan rancangan profil noken-as (camshaft). Dalam melaksanakan tugasnya, klep mengalami beberapa kejadian yang menyebabkannya “lelah” dan menjadi tidak presisi (berubah sedikit ukurannya). Kejadian2 tersebut adalah :

1. Klep mengalami suhu yang sangat panas (terutama klep ex). Jika engine diseting untuk balap (tidak standar lagi) sementara klepnya masih standar, maka klep bekerja pada range panas yang lebih tinggi dari range panas standar. Perhatikan suhu pada klep pada gambar ini

Valve+temp1262911519

Tentunya jika digunakan untuk balap, suhu bisa lebih tinggi lagi, terbukti dengan adanya penambahan luas penampang radiator dan kekuatan pompa radiator untuk meningkatkan pendinginan.

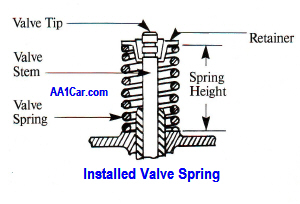

2. Untuk menghindarai kebocoran valve harus menanggung beban tarik pegas. Yang mana jika digunakan untuk balap, pegas dipekeras lagi untuk menghindarai floating pada rpm tinggi

valve_spring_installed

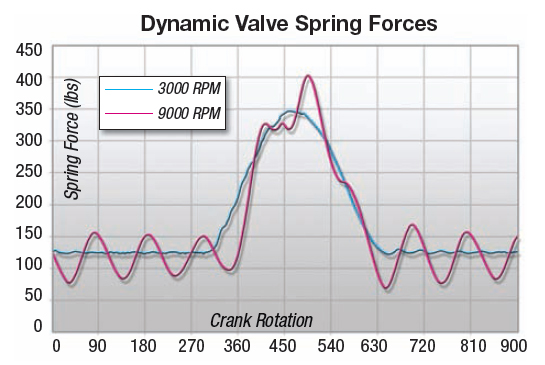

3. Pada kondisi putaran tinggi rebound pegas klep akan mengalami harmonisa, sehingga klep akan mengalami getaran yang turut memperberat kerja klep.

valve-tech-3

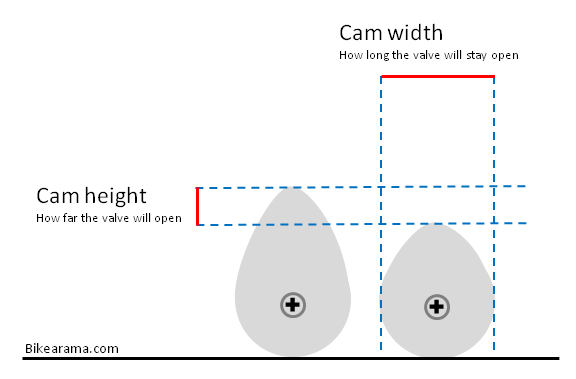

4. Salah satu cara meningkatkan efisiensi volumetrik adalah memaksimalkan tinggi angkatan (lift) klep yang harus dimbangin dengan kekuatan pegas yang lebih tinggi lagi. Sehingga hantaman payung klep terhadap seating klep lebih dahsyat lagi.

cam-lobe-profile-increase

camshaft spring and valve

Ketika engine diperkerjakan pada rpm tinggi, suhu tinggi dan tekanan pegas yang tinggi, klep benar-benar harus bekerja keras tanpa sempat beristirahat, sehingga dalam jangka waktu tertentu klep akan berubah bentuk/deformasi. Perubahan ini menjadikan klep tidak presisi dan kinerja langkah intake dan exhaust menjadi kacau sehingga power bisa drop. Perhatikan grafik lift klep in dan ex berikut (sesuai dengan profil canshaft)

profil cam

Profil camshaft didesain sesuai dengan profil kurva power yang ingin dihasilkan dan lintasan balapnya. Dimana posisi power puncak dan lebar powerband sudah sangat diperhitungkan untuk suatu lintasan tertentu. Sedangkan kurva power tersebut sangat dipengaruhi oleh lift, durasi dan overlap bukaan klep in dan ex. Jika terjadi perubahan bentuk klep akibat kerja yang terlau berat di luar kemampuannya (standar), maka profil lift klep akan berubah, perubahan ini akan mengacaukan proses intake dan exhaust, sehingga power akan drop. Berikut urutan2 kejadiannya :

  1. Akibat 4 kejadian yang dialami klep, klep akan berubah. Perubahan yang sangat mungkin terjadi adalah payung klep dan seating klep akan aus/kalah, sehingga klep menjadi mendem, dan bagian ujung akan semakin tinggi.
  2. Deformasi yang lain juga mungkin terjadi, yaitu batang klep/stem manjadi melar, sedikit lebih panjang, sehingga akan manambah panjang klep dan ujung klep semakin tinggi lagi.
  3. Bertambah panjangnya ujung klep akan merubah profil lift-nya, durasi dan overlap akan bertambah. Dalam kasus yang ringan akan menggeser puncak power ke rpm yang lebih tinggi, sementara power rpm mengengah akan drop. Kasus yang lebih berat adalah adanya penurunan efisiensi volumetrik karena ada kebocoran kompresi

efek overlap 2 efek overlap 1

Karena kompresi bocor, meskipun sangat sedikit, maka jumlah campuran udara+bensin yang dibakar akan berkurang, akibatnya power turun.

Nah sekarang, jika motor yang akan bersaing dalam balapan nanti, tidak memiliki kualitas part yang mumpuni, maka power besar yang dihasilkan hanya akan mampu bertahan beberapa lap saja. Selebihnya akan mengalami penurunan performa bahkan mesin bisa jebol.

Kira-kira begitu penjelasan hubungan antara kualitas klep dengan performa engine. Kurang lebihnya mohon maaf, kepada mekanik ahli yang lebih kompeten mohon koreksi dan masukannya.

Semoga bermanfaat, wassalamu’alaikum wR wB.
