[VE] “PnP”… Antara Usaha Meningkatkan Performa dan Seni [Bagian 2]

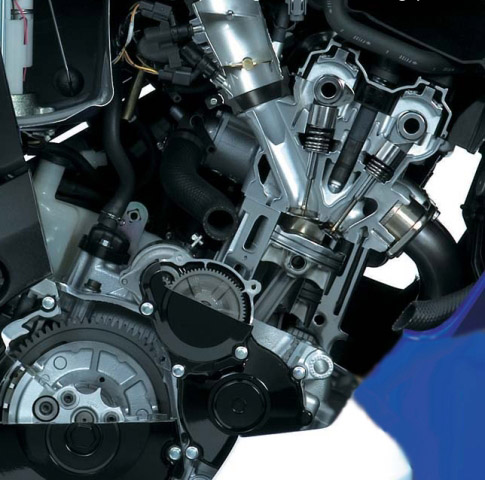

engine 2012 suzuki GSX-R1000

Assalamu’alaikum wR wB

Salam sejahtera untuk kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.

Pada artikel terdahulu, telah dijelaskan bahwa “udara” dalam  perjalanannya melalui intake mengalami gesekan dan hambatan, oleh karena itu perlu dilakukan porting and polish (PnP). Sedangkan untuk melakukan PnP yang baik dan benar, harus dilakukan dengan hati2 dengan menggunakan alat bantu, misalnya flow bench.

Meskipun demikian telah ada beberapa acuan dan panduan yang dibuat oleh para peneliti sebelumnya, sehingga jika kita telaten mengikuti langkah2 yang telah ditentukan, maka kita juga dapat menghasilkan peningkatan performa (VE) melalui PnP. Langkah pertama sebelum melakukan PnP adalah mengetahui porting dasar yang tampak seperti gambar ini

porting

Jadi jika porting intake belum berbentuk seperti ini, maka kita harus berusaha mengikuti bentuk ini. Hal ini dapat segera dilakukan, jika ukuran diameter klep-in sudah ditetapkan. Artinya jika menggunakan  ukuran klep std, porting dapat segera dilakukan. Jika tidak, maka ukuran diameter klep-in harus ditentukan terlebih dahulu, biasanya diperbesar dari ukura std-nya.

Selanjtnya perhatikan bagian2 yang memberikan kontribusi besar dalam menghambat laju aliran udara, seperti yang telah disampaiakan pada artikel yang lalu

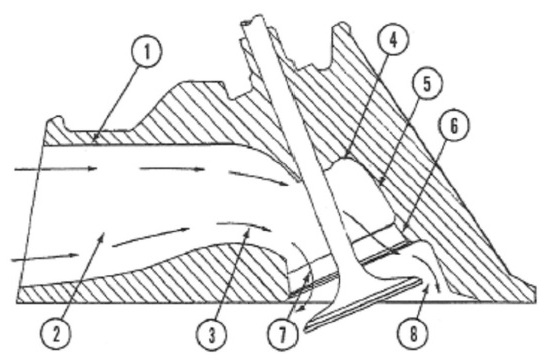

Daerah ini yang memberikan kontribusi menghambat laju udara

02 porting area3

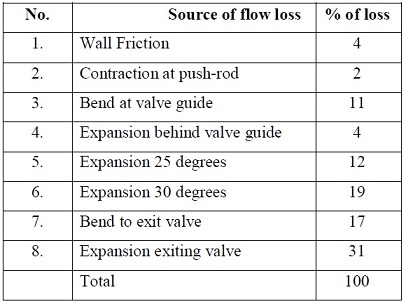

Persentase besar hambatannya adalah :

02 intake losses percentage

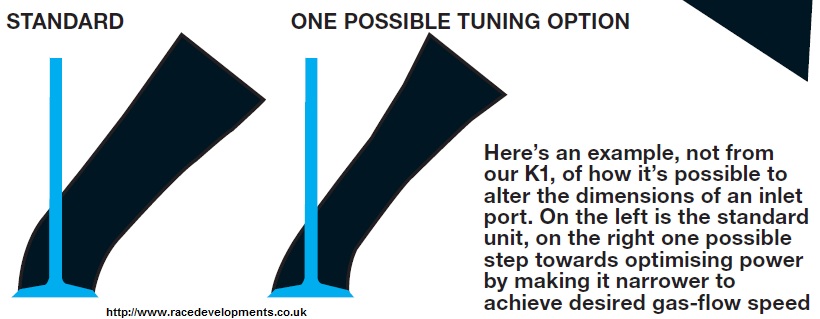

Dari tabel di atas kalau kita lakukan porting di bagian 3,5,6,7,9 maka kita bisa ngurangi kerugian sekitar 90%. Jadi tuner2 akan intens menggarap bagian ini untuk optimasi aliran gas. Beberapa acuan (bisa browsing di internet) yang bisa digunakan adalah, porting di daerah 3, tekukan dengan bos klep (valve guide)

00 pro porting2

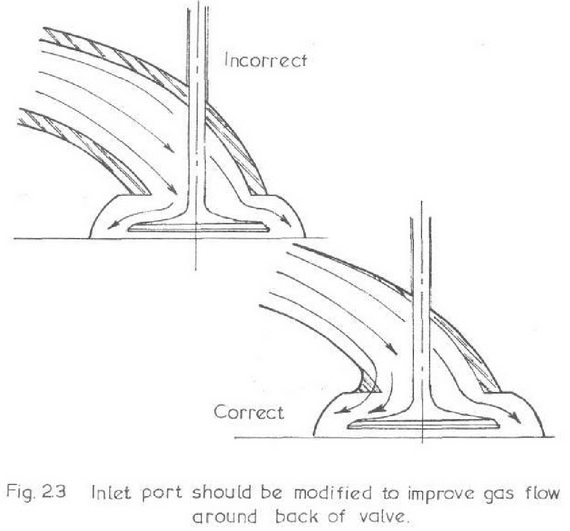

Juga daerah mulut klep-in

00 porting back of valve

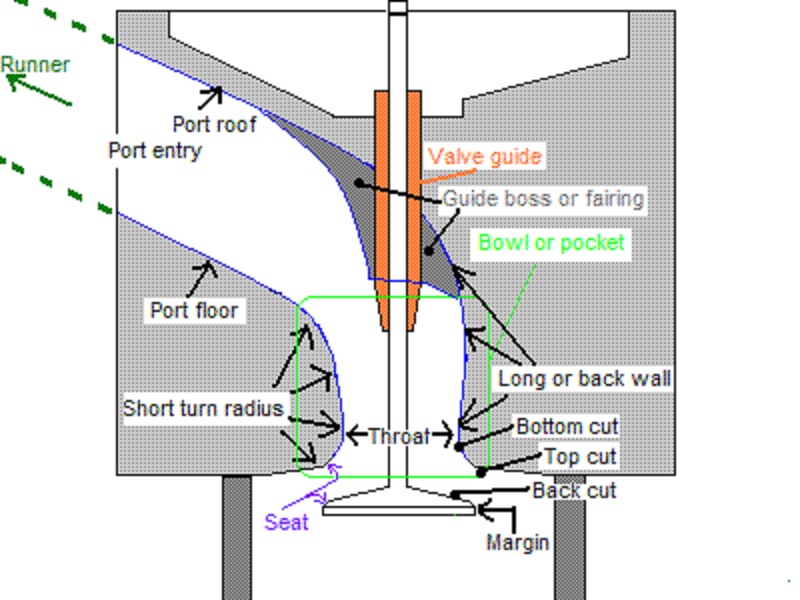

Intinya daerah yang memiliki tikungan tajam, harus di-porting sehingga tikungannya smooth. Dan yang paling penting adalah daerah seating klep (top-cut) dan back-cut dan juga margin payung klep.

02 porting area2

Daerah yang lainnya adalah memangkas (modif) valve guide, sehingga total dari porting didaerah mulut klep saja bisa mengkatkan aliran udara sampai 20 cfm (untuk stock engine 260 cfm).

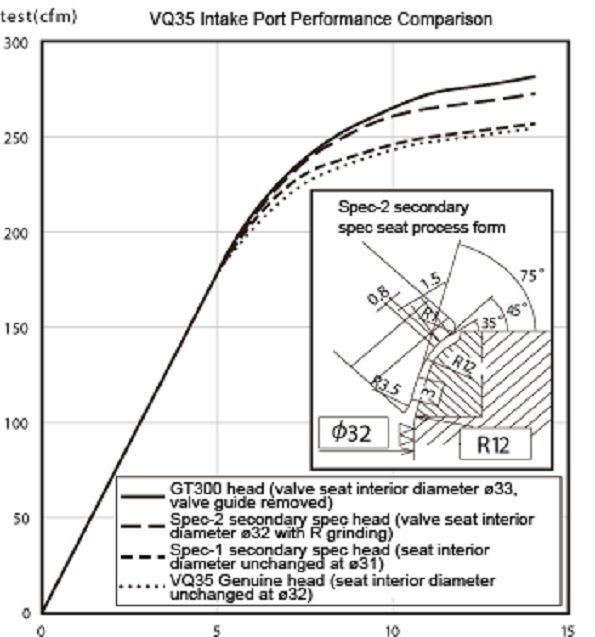

03 improvement after porting

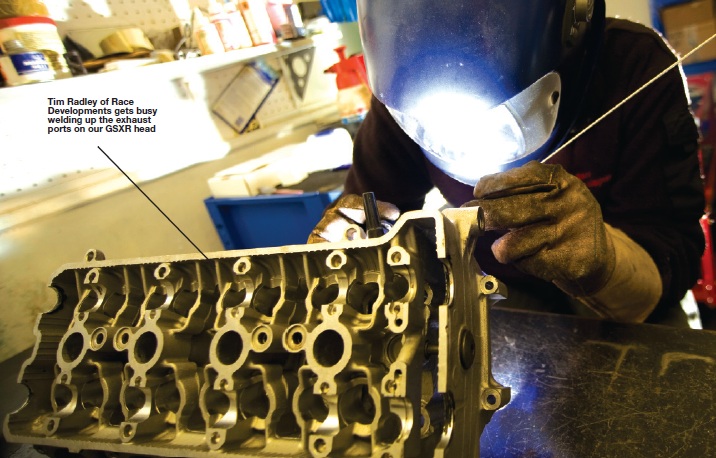

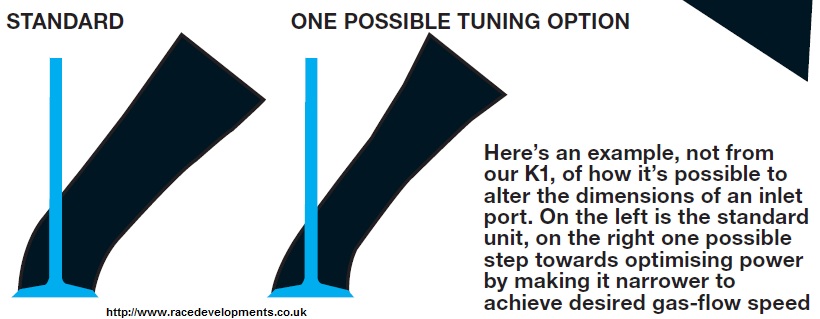

Jika diperlukan, tunner profesional akan melakukan welding/las untuk merubah arah port-in

05 welding port

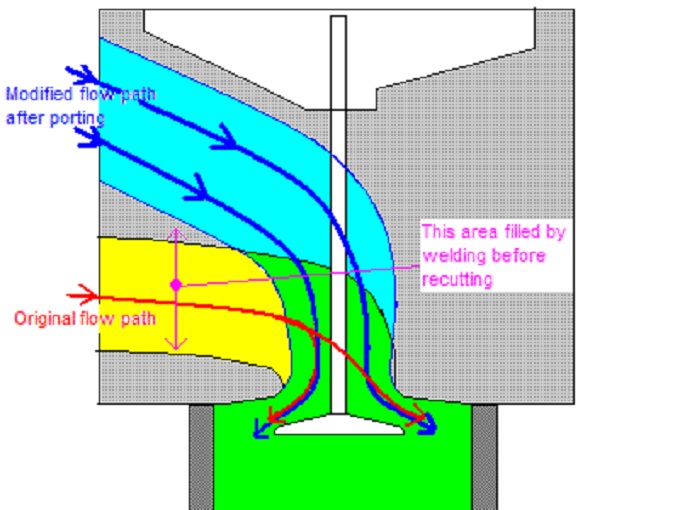

Biasanya dilakukan untuk perubahan port-in yang sangat ekstrim seperti tampak pada gambar ini

00 pro porting

Dari semua teknik yang diterapkan dalam usaha porting intake, maka peningkatan performanya memang sangat siginfikan, contoh porting pada GSXR1000 yang dilakukan oleh racingdevelopment :

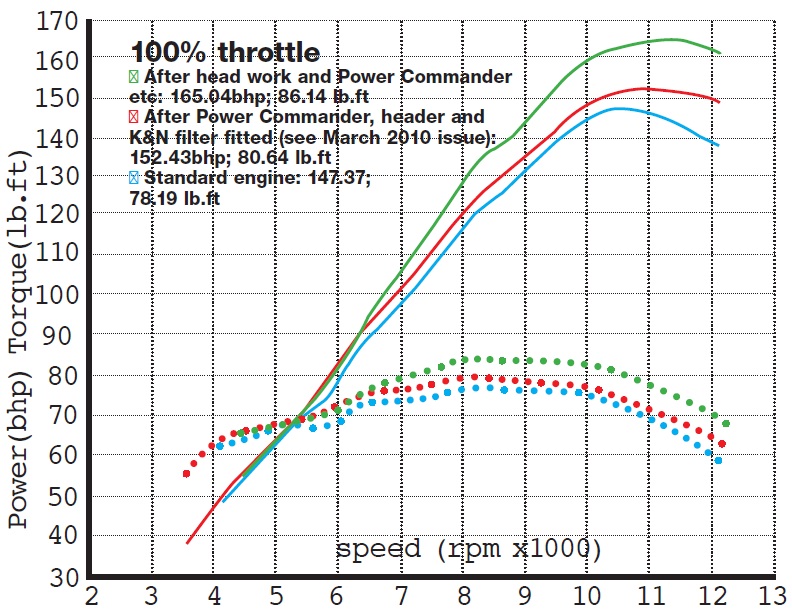

03 improvement after porting GSXR

Jika kita tinjau spec engine std gsxr1000 ini :

  1. Displacement : 999.00 ccm (60.96 cubic inches)
  2. Engine type : In-line four
  3. Compression : 12.5:1
  4. Bore x stroke : 73.4 x 59.0 mm (2.9 x 2.3 inches)
  5. Power max : 167.9 hp / 11750 rpm

Dari data ini kita coba untuk memperkirakan performanya :

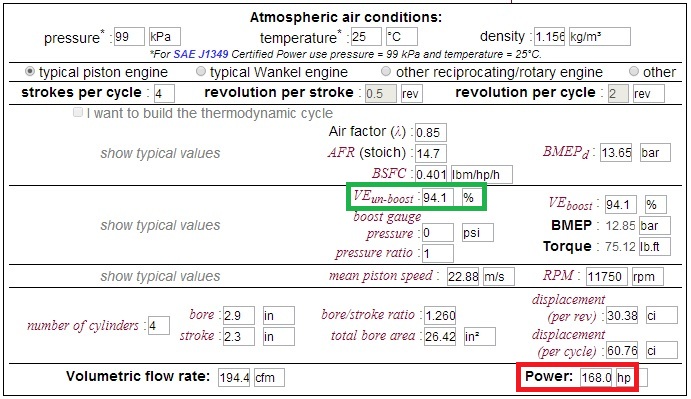

06 gsxr1000 stock

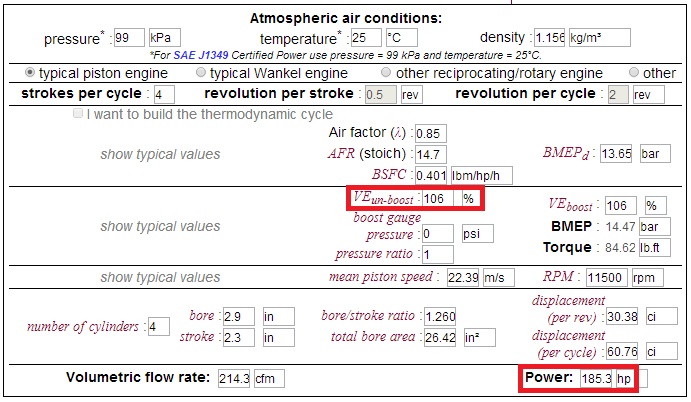

Kemudian dari kenaikan power kita bisa memperkirakan kenaikan efisiensi volumetriknya (VE)

06 gsxr1000 porting



Dari hasil ini menunjukkan bahwa porting yang dilakukan dengan baik pada gsxr1000 bisa meningkatkan VE sampai 12% dengan peningkatan daya 17 hp, mantabkan….Lalu bagaimana melakukan porting yang mampu menghasilkan peningkatan performa seperti ini ? Nanti kita lanjutkan pada artikel berikutnya.

Karena kondisi ini sifatnya universal, maka kita pun bisa melakukan porting seperti ini tentunya dengan segala keterbatasan yang ada.

Sementara sampai disini obrolan kita mengenai PnP, semoga bermanfaat, wassalamu’alaikum wR wB.
