Memprediksi Besarnya Gaya Gesek Antara Piston dan Silinder

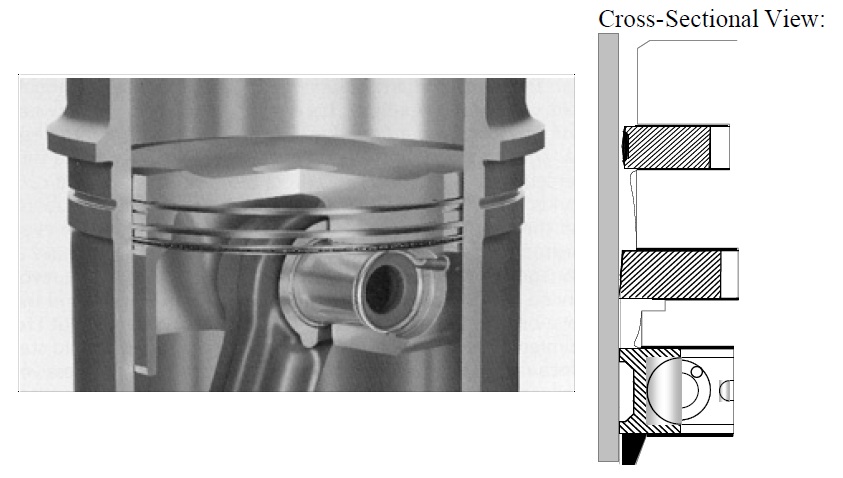

4 piston cross section

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.

Dalam artikel yang lalu telah dijelaskan mengenai adanya batasan kerja engine, yang sering disebut piston speed. Dan memang gaya gesek yang ada disekitar piston, ring piston dan dinding silinder ini cukup besar. Perhatikan gambar berikut

7 energy SIE

Lumayan besar 7 % dari total yang dihasilkan proses pembakaran. Misalkan power on crank 12.5 hp, sementara power tsb merupakan 25 % tangan yang dihasilkan proses pembakaran, maka power yang gunakan untuk melawan gaya gesek piston dan silinder sebesar 3.5 hp. Gede juga ya, bisa buan njalanin mesin kompressor ukuran besar.

Paling tidak ada 3 komponen gesekan penyebab rugi2 tersebut yaitu:

  1. Gaya gesek karena tegangan ring pisto
  2. Efek tekanan gas bakar dari belakang ring piston
  3. Efek gaya menyamping akibat posisi crank offset

Mari kita bahas satu demi satu

Gaya gesek karena tegangan ring piston

Gaya ini timbul karena tegangan ring piston secara normal terhadap dinding silinder, perhitungan kasar dari gaya gesek bagian ini sebagai berikut

Misalkan ukuran bore x stroke = 57 x 58.7 dan terdapat 3 ring piston (2 ring kompresi dan 1 ring oli), tebal ring 1.15 mm = 0.00115 m

maka area kontak antara ring dan silinder adalah = 3 x tebal ring x pi x bore  = 3 x 0.00115 x 3.14159 x 57 /1000000 =0.000618043 m2,

jika tegangan radial ring piston = 75000 N/m2, maka gaya radial ring piston adalah = 0.000618043 m2 x 75000 N/m2 = 46.353 N

Jika koefisien gesek antara ring piston dan silinder = 0.2 maka, gaya yang harus dikeluarkan untuk melawan gaya gesek tersebut adalah = 0.2 x 46.353 N = 9.27 N

Jika mesin berputar 8500 rpm = 141.67 rps, maka piston akan bergerak dengan kecepatan = 2 x rps x stroke = 2 x 141.67 rps x 0.0587 = 16.6317 m/s

Sehingga usaha yang harus dilakukan untuk melawan gaya gesek ini adalah = gaya gesek x piston speed = 9.27 N x 16.6317 m/s = 154.186 Nm/s = 154.186 watt

Efek tekanan gas bakar dari belakang ring piston

Gas pembakaran akan masuk ke ring-gap dan memberikan tekanan pada ring piston ke arah luar. Tekanan ini akan meningkatkan kualitas penutupan celah, akan tetapi meningkatkan gesekan (lihat artikel). Jika di asumsikan tekanan ruang bakar saat peak power = 12.1 bar = 1210000 N, maka peningkatan tekanan akibat gas tersebut adalah = tebal ring x pi x bore x tekanan gas = 0.0015 x pi x 0.057 x 121000 = 249.28 N

Dengan variabel yang sama maka usaha untuk melawan gaya gesek ini adalah = 3 ring x stroke x koeff gesek x 249.28 x rps  = 3 x 0.0587 x 0.2 x 249.28 N x 141.67 rps = 621.884 watt

Efek gaya menyamping akibat posisi crank offset

Mengenai besarnya gaya gesek akibat posisi crank offset, sudah pernah ane tulis di artikel ini. Dan untuk konstruksi engine di atas, besarnya gaya gesek akibat gaya menyampingnya adalah sbb :

Misalnya :

  1. Keff gesek antara ring piston dan silinder = 0.2
  2. rpm = 8500
  3. tekanan dalam ruang bakar = 1210000 N
  4. bore x stroke = 57 mm x 58.7 mm
  5. sudut conrod =20

F = tekanan ruang bakar x luas piston /(1 + (1/(koeff gesek x tangen (20))))

= 121000 x 3.14 x (0.057/2) x (0.057/2) / (1 + (1/(0.2 x 3 x 0.364))) = 209.68 N

W = F x stroke x rpm/60 x 0.5 = 209.68 N x 0.0578 x 8500/60 x 0.5 = 871.83 watt

Jadi daya gesek totalnya adalah = 154.186 watt + 621.884 watt + 871.83 watt = 1647.9 watt = 2.2 hp

Hitungan ini adalah perkiraan kasar, dan nilainya berubah terhadap perubahan rpm. Koefisien gesek juga tidak tetap, tetapi merupakan fungsi dari rpm. Dari perhitungan2 ini dapat disimpulkan bahwa besarnya kerugian akibat gesekan pada piston ditentukan oleh :

  1. Ketebalan ring piston, semakin tipis, semakin kecil gesekannya
  2. Ukuran bore dan stroke, semakin kecil bore dan stroke nya gesekan semakin kecil
  3. Tekanan ruang bakar, semakin besar tekanan ruang bakar, gesekan semakin besar.
  4. Rpm, semakin tinggi rpm, gesekan semakin besar.

Jadi jika ingin mengoptimalkan power output di sumbu crankshaft, maka faktor2 di atas harus dikurangi. Untuk performance maka hal bisa dilakukan adalah menipiskan ring piston, memperkecil koefisien gesek, dan pencari perbandingan antara bore x stroke agar nilai dari pi x bore x stroke minimum, untuk volume (cc) yang diinginkan.

sampai disini ulasan tentang gesekan yang terjadi antara piston dan silinder, kuarng lebihnya mohoon maaf. Bagi suhu2 yang lebih kompeten mohon masukan dan koreksinya, semoga berguna, wassalamu’alaikum wR wB.
