Memahami Geometri dan Gerakan Piston


in_cylinder

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.


Kita semua tahu bahwa motor kita bisa jalan karena ada sesuatu yang memutarnya, yaitu crankshaft. Sedangkan crankshaft bisa berputar karena ada torsi yang diberikan oleh con-rod (stang seher) yang menyalurkan gaya dorong akibat ledakan di ruang bakar/silinder. Jadi intinya kalau kita ingin memulai memahami apa yang terjadi di mesin motor kita, maka pertama2 adalah memahami gerakan piston naik turun yang seirama dengan perputaran crankshaft.

Sebagaimana sudah diketahui bersama bahwa mesin 4-tak, melakukan siklus kerja dengan 4 langkah yang meliputi 2 siklus mesin/crankshaft. Supaya ingat kembali, inilah siklus mesin 4-tak

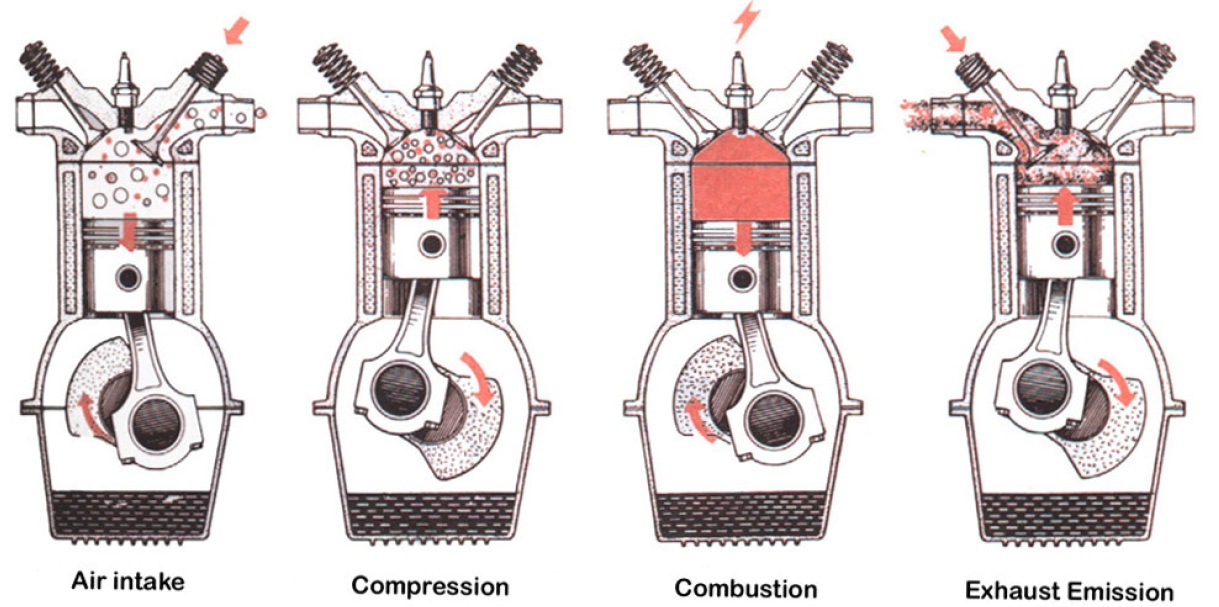

siklus dasar mesin 4tak

4 langkah tersebut adalah ; hisap, tekan, bakar/ledakkan dan buang. Jadi kinerja dari mesin 4-tak ini benar2 tergantung dari gerakan pistonnya. Nah sekarang mari kita pelan2 membahas gerakan piston ini.Gerkan piston dipengaruhi oleh 3 variabel yaitu :

  1. Sudut crankshaft (θ)
  2. Panjang stang seher (L)
  3. Radius bandul/crankshaft ( a =Stroke / 2)

Secara sederhana digambarkan pada gambar berikut

piston sistemJadi piston naik-turun di dalam silinder, sepanjang S (stroke-nya). Akan tetapi selama proses naik dan turun kecepatannya tidak seragam. Mulai dengan mencari hubungan antara nilai “S” dengan θ . Yang pertama dicari adalah ketinggina piston relatif terhadap BDC/bottom death center (titik mati bawah) yang persamaanny adalah

tinggi piston

Jadi saat θ=0° , tinggi piston adalah L+a, dan saat θ=180° tinggi piston adalah L-a. Dan selisih antara posisi piston tertinggi (TDC) dan piston terendah (BDC) = (L+a) – (L-a) = 2a =stroke.

Gerakan naik turunnya dapat dilihat dalam grafik berikut, misalnya stroke = 100 mm.

MuPAD graphics

Grafik gerakan naik turunnya piston ini erat kaitannya dengan parameter piston speed, yang merupakan hasil dari turunan pertama persamaan di atas terhadap waktu ( ds/dt).

Dari persamaan di atas bisa diperoleh persamaan volume silinder dan luas permukaan silinder. Volume silinder diperoleh dengan mengalikan volume = (stroke – s) x luas piston, luas piston = pi x bore^2 / 4. Jika bore = 85 mm, L = 150 mm dan a = 50 mm, maka grafik volumenya seperti ini.

MuPAD graphics

Persamaan volume ini erat kaitannya dengan volumetrik efisiensi, torsi dan power yang dihasilkan mesin. Karena volume dari grafik tersebut menyiratkan volume campuran udara+bbm yang akan dibakar.

Juga bisa peroleh luas permukaan silinder dengan mengalikan (stroke -s) dengan keliling piston, A= (stroke -s) x (2 pi x bore). Dan grafiknya seperti ini

MuPAD graphics

Grafik dari luas permukaan silinder ini erat kaitannya dengan gaya gesek antara silinder dan ring piston serta besarnya transferpanas yang terjadi pada dinding silinder.

Demikain kiranya yang bisa ane sampaikan, lebih kurangnya mohon maaf. Semoga bermanfaat wassalamu’alaikum wR wB.
