" Hasil Dyno ? "…Percaya Boleh, Fanatik Jangan, Karena Banyak Cara Ngakalin-nya

Mei 11, 2014 motogokil Motorcycle 0

inertia dyno

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

Salah satu cara mengukur performa motor yang paling aman adalah dengan mengukurnya di atas mesin dyno. Tapi hal ini memiliki kelemahan jika dibandingkan dengan performa sesungguhnya di jalan. Karena pengukuran power/torsi dengan menggunakan mesin dyno tidak melibatkan kerugian2 yang paling penting, yaitu kerugian perlawanan udara (drag force) dan kerugian gesekan ban-aspal. Meskipun demikian pengukuran performa dengan dyno sangat banyak manfaatnya dalam pengembangan engine tanpa harus mencobanya di jalan raya (umum). Karena pengujian performa maksimum di jalan umum beresiko sangat besar hingga kematian rider dan penggunua jalan lainnya.

Pengukuran dengan menggunakan mesin dyno memiliki beberapa variabel yang berpengaruh signifikan terhadap hasil pengukuranseperti yang pernah ane bahas di artikel ini. Salah satu hasil pengukuran yang kontroversial yang juga sangat dipengaruhi oleh variabel yang berubah, adalah adu performa antara cb150r dan nvl sebagai berikut

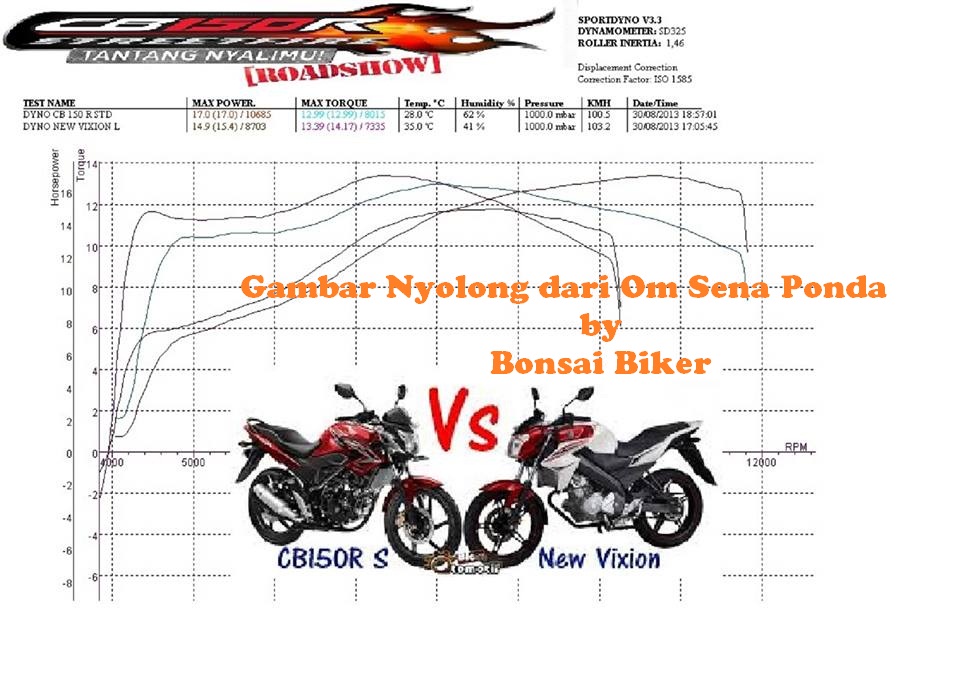

cbsf-vs-nvl[sumber : Bonsaibiker, senaponda]

Kelihatan bahwa terjadi suatu keanehan dalam hasil pengukuran tersebut yaitu :

  1. Power NVL yang di brosur tertulis 16.59 ps terukur di dyno sebesar 14.9 hp (15.11 ps) turun 1.48 ps
  2. Sedangkan CB150R yang di brosur tertulis 17 ps terukur di dyno sebesar 17 hp (17.24 ps) malah naik 0.24 ps

Suatu perbedaan yang sangat mencolok, yang NVL turun akibat rugi dyno (wajar), tapi yang CB150R malah naik, ini yang nggak wajar.

Ada beberpa hal yang bisa dicermati yang menyebabkan perbedaan tersebut yaitu :

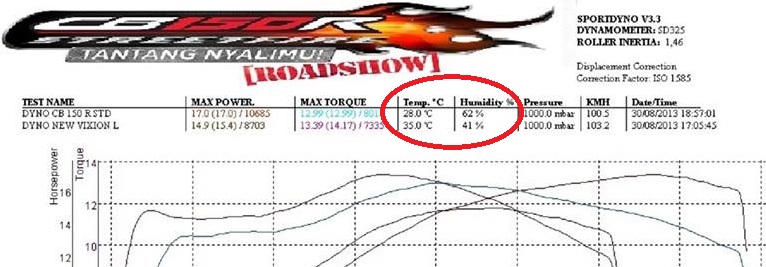

1. Perbedaan suhu dan kelembaban ruangan, hal ini akan menyebabkan perbedaan rapat massa udara, yang juga akan menyebabkan perbedaan power yang dihasilkan. Semakin dingin-udara semakin rapat, power semakin berasa tambah. Hal ini sudah pernah ane tulis di artikel ini. Dan data suhu tersebut sudah dituliskan di grafik, perhatikan gambar ini

cbsf-vs-nvl var

2. Kemudian karena cb150r mudah diseting TB-nya (kata fby nyeting injeksi pake obeng/injeksi setengah karbu), maka dengan men-tuning campuran udara bensin mendekati ideal, performa cb150r akan meningkat. Mungkin ini kelemahan sekaligus kelebihan cb150r.

Perhatikan perbandingan performa cb150r pada kondisi di atas, yang pertama misalnya kondisi spek std pada suhu 35 derajat

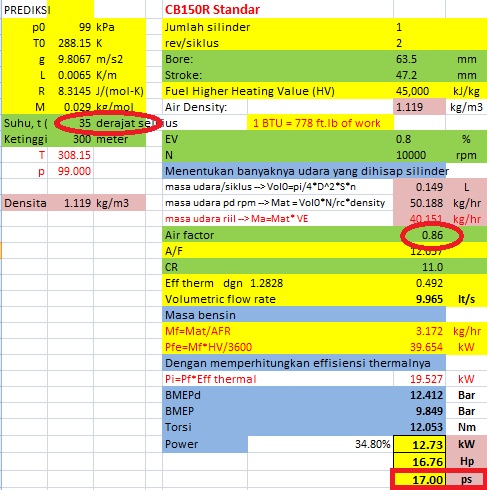

power cbsf 35deg861AFR

Kemudian pengukuran dilakukan dengan sedikit perubahan setingan (tetep std) :

  1. Suhu turun dari 35 menjadi 28 derajad, power jadi 17.4 ps
  2. AFR diseting ideal, dari 12.657 menjadi 12.58, power naik jadi 17.5 ps
  3. Power max digeser, dari 10000 rpm menjadi 10685, power naik jadi 18.7 ps

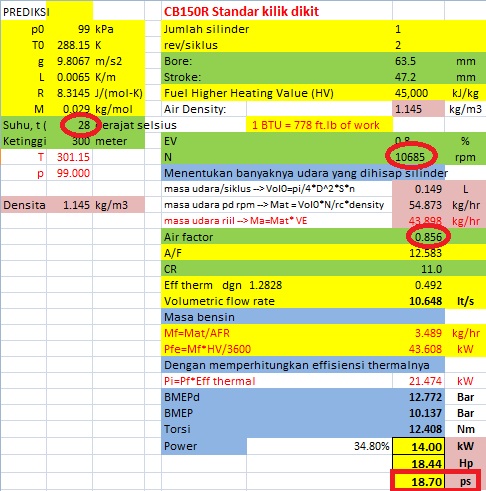

power cbsf std kilik dikit

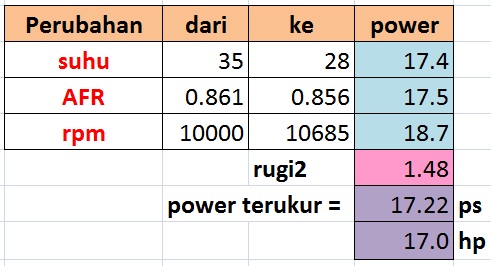

Dengan power sebesar ini, maka bisa saja pengukuran dyno akan menunjukkan 17 hp. Berikut ini perubahan parameter dan pengaruhnya terhadap performa mesin

power cbsf std 3kilik

Kok kebetulan pas ya.

Jadi begitulah cara berubahnya hasil dyno, dengan sedikit kilik/oprek power naik sedikit (1.7 ps), yang mana jika diteliti sekilas motor bener tampak seperti standart. Dan yang seperti ini bisa juga dilakukan pada motor2 lainnya, hanya saja lebih mudah dilakukan pada CB150R SF dibandingkan pada NVL.

Semoga bermanfaat, wassalamu’alaikum wR wB.
