Mencari Nilai Koreksi Antara Analisis dan Riil Tes untuk Menentukan Rugi Lintasan


testride n dyno

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan


Membandingkan antara hasil analsis dan test-ride, terlihat perbedaan yang lumayan. Hal ini disebabkan karena pada riil test-ride performa yang tercatat sudah melibatkan koeffisien drag atau kerugian2 akibat hambatan udara. Oleh karena itu ane mencoba mencari faktor koreksi antara hasil analis dengan menggunakan data dyno (statis/motor diam di tempat) dan data racelogic. Keduanya disuplai oleh otomotifnet, sehingga mengurangi subjektifitas.

Ane ambil kasus New Vixion Lightning sebagai contoh motor sport naked 150cc, dan data topspeed dan waktu yang diberikan otomotifnet

Data Akselerasi Yamaha New V-Ixion
0-60 km/jam: 4,1 detik
0-80 km/jam: 7,1 detik
0-100 km/jam: 13,1 detik
0-100 meter: 7,1 detik
0-201 meter: 11,3 detik
0-402 meter: 18,4 detik
Top speed spidometer: 132 km/jam

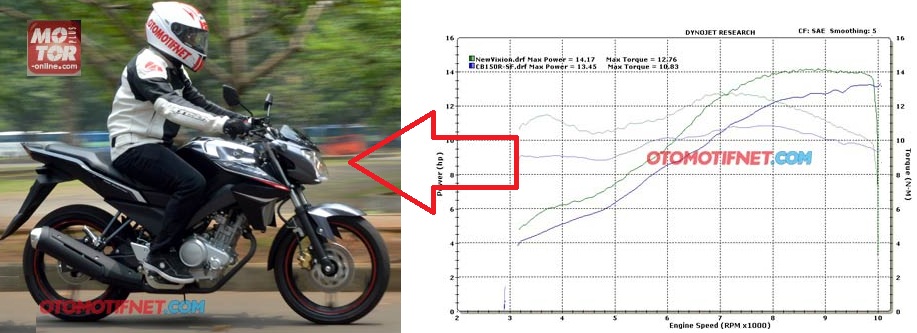

Dan data dyno-nya

torsi power nvl

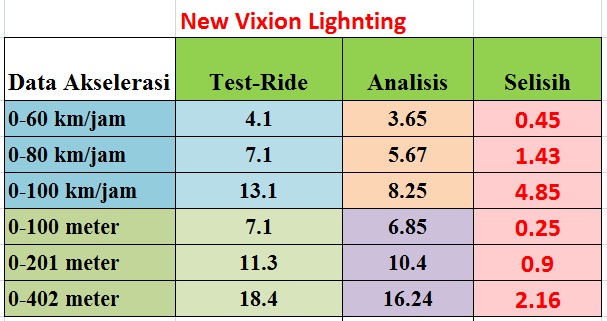

Mari kita coba bandingkan hasil analisis topspeed dengan menggunakan data dyno dan data test-rideBerikut tabel data testride dan analisis, analisis menggunakan program yang ada di sini

komparasi testride n analisis

Terlihat hasil analisis lebih powerfull, hal ini karena rugi2 belum diperhitungkan. Dengan mengasumsikan bahwa rugi drag-force (hambatan udara) adalah rugi terbesar, maka kita bisa memprediksinya dengan membandingkan akselerasi dari 60 kpj ke 80 kpj, baik dari test ride maupun analisis. Akselerasi saat test ride adalah 6.7 kpj/det sedangkan pada analisis adalah 9.9 kpj/det, dan selisihnya merupakan akibat drag-force yaitu 3.2 kpj/det.

Jadi drag-force nya bisa diperkirakan sebesar akselerasi (dalam m/det2) x bobot total (129 (motor) + 65 (rider))

F = 0.898 m/det2 x 194 kg = 174.294 kg.m/det2

Dengan gaya drag-force sebesar ini maka koefisien drag-nya [lihat persamaannya di artikel ini] ;

koeff = F / v2 = 174.294 x (80 x 1000 / 3600)^2 = 0.353

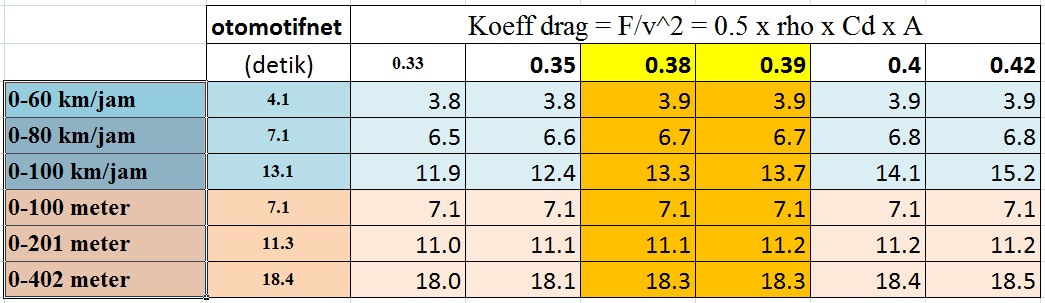

Jadi diperkirakan koefisien dragnya di sekitar 0.35, baik mari kita coba beberapa angka di sekitar 0.35. Perhatikan hasilnya jika koefisien drag diikut sertakan dalam perhitungan, hasilnya lebih mendekati test-ride riil-nya

coefficien drag force sport 150cc

Jadi besarnya koefisien drag force untuk NVL, atau motor sport naked lainnya (150-200cc) sekitar 0.38 atau 0.39

Jadi nanti pada waktu megukur drag force nya F = o.39 x v^2, v=kecepatan dalam m/det

Puyeng ya ???

Semoga bermanfaat, wassalamu’alaikum wR wB.
