[DIY] Belah Mesin Pulsar 180 UG4, Ketemu Penyebab Getarannya

my p180ug4

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.

Sampai pada tahap pelepasan bak kopling dan bak magnet [artiekl terdahulu 1, 2], belum terlihat indikasi penyebab gangguan mesin. Pas ada waktu cukup luang (minggu pagi), ane lanjutkan pembongkaran mesin p180ug4, yang seharusnya memasuki tahap penurunan mesin dari rangkanya.

Ok bro semua, mari kita bongkar …1. Penampakan daleman bak kopling

00 bak kopling p180

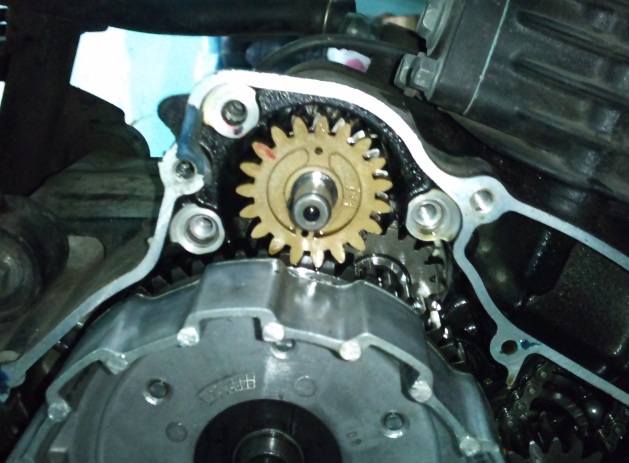

2. Lepas tutup gir balancer, ternyata gir balancer masih ok

01 gir balancer

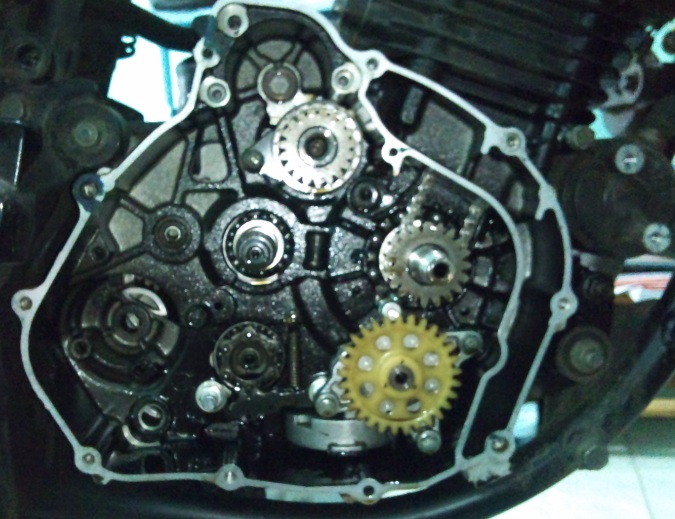

3. Lepas rumah kopling

02 copot rumah kopling

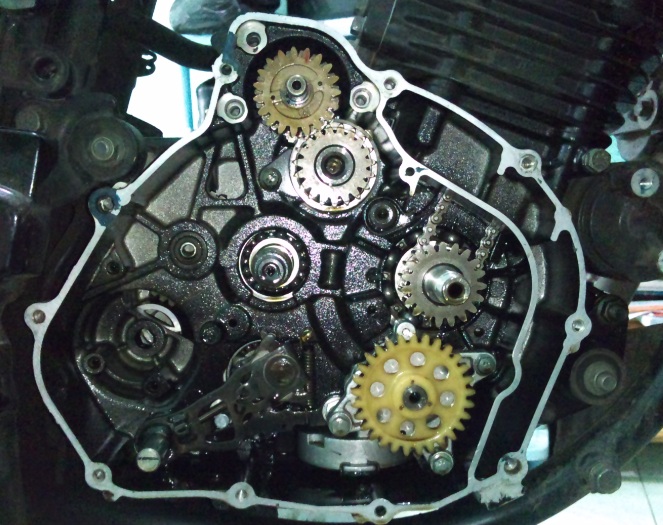

4. Copot spindel versneleng

03 copot poros sipndel versneleng

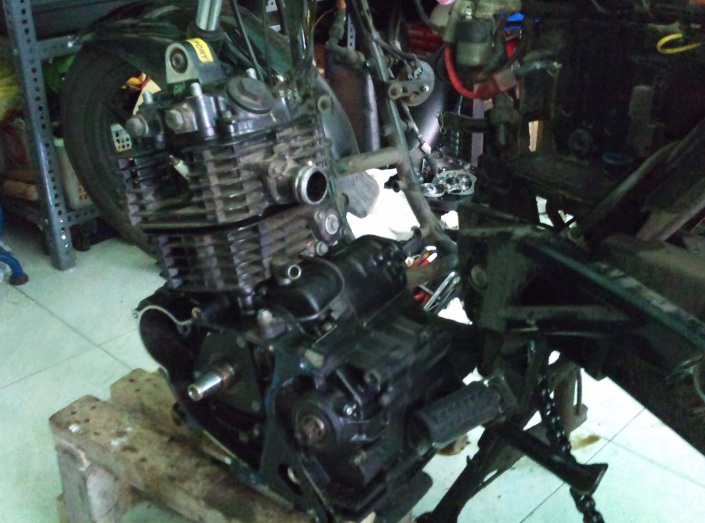

5. Turunkan mesin dari sasis

04 turunkan mesin

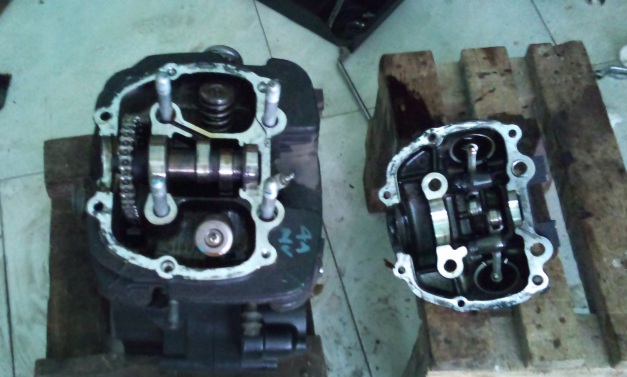

6. Lepaskan tutup head

05 copot tutup head

7 Lepas head dan silinder-nya, jangan lupa saluran oli dari crankcase ke silinder dilepas dulu.

06 copot head dan silinder

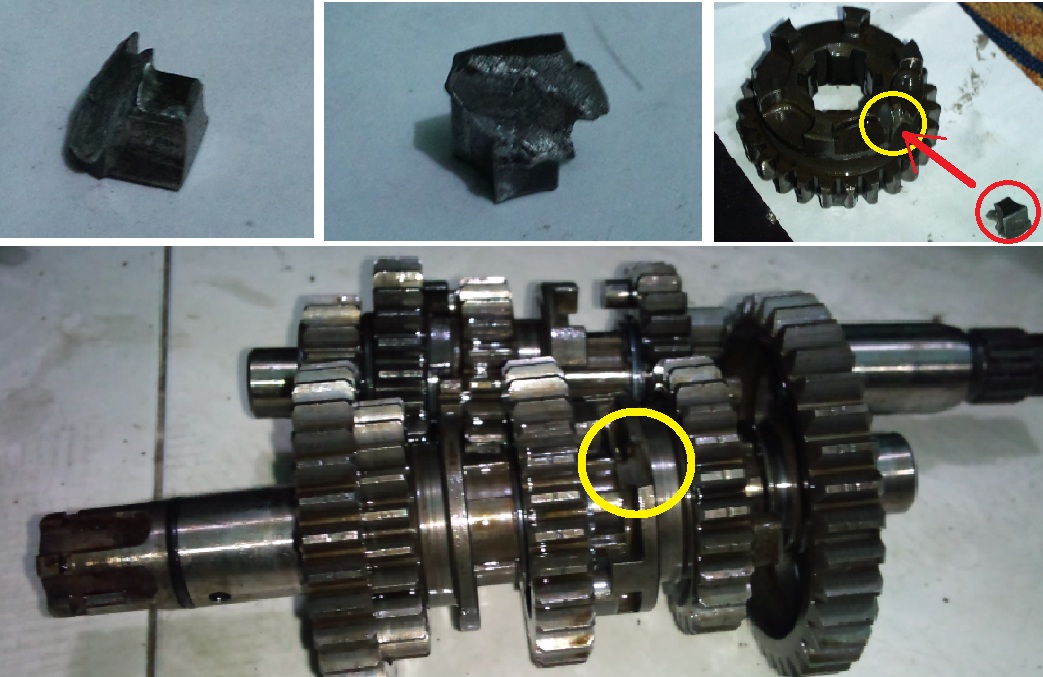

8. Ketemu potongan baja, nyelip diantara bandul dan crankcase. Ternyata gir gigi-2 countershaft rompal

07 gir gigi 2 rompal

9. Periksa balancing bandulnya, deviasi 0.005 mm

08 chech balancing crankshaft

Sampai disini kisah pembongkaran mesin pulsar 180ug4, dan alkhamdulillah sudah ketemu masalahnya. Sekarang tinggal cari part penggantinya (ada nggak ya???).

Semoga bermanfaat, wassalamu’alaikum wR wB.
