Assalamu’alaikum wR wB
Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.
Meneruskan artikel mengenai upgrade ekstrim cb150 dengan spek full-race, yang mana tahap awal (optimasi intake) sudah dibicarakan pada artikel sebelumnya, maka pada pada tahap ini akan dibahas mengenai optimasi sistem pembuangan/knalpot (exhaust system). Ya pastilah, pembuangan harus seimbang dengan pemasukan, mari kita bahas bersama bagaimana mengoptimalkan knalpot cb150r sehingga power 32 hp dapat dilampaui.
Yang pertama harus diingat kembali adalah bagaimana mengoptimalka efek scavenging pada “rpm” dimana peak power ditempatkan. Mari kita kembali menggunakan rumus untuk mencari panjang optimal dari header knalpotnya.
Untuk menggunkan rumus ini dengan tepat maka kita harus melihat kembali, artikel sebelumnya mengenai penetapan spek dari durasi ex dari camsahft-nya. Karena diinginkan VE 110% maka ED mencapai 300 derajad. Kemudian karena untuk mendapatka power melebihi 32 hp putaran mesin harus diatas 13000 rpm sedang batas maksimu dari piston speednya berada di 13350 rpm, maka diambil saja 13150 rpm. Dengan data ini diperoleh panjang header knalpotnya :
L (inchi) = (850 x (80+180) / 13150 rpm )-3 = 13.81 in = 35 cm.
Diameter dari header dapat dihitung dengan menggunakan persamaan
Panjang header knalpot sudah diketahui yaitu 35 cm, kemudian saat menentuka volume silinder tidak lagi 150cc, akan tetapi 150 x 110%, karena akibat VE yang telah mencapai 110% (perencanaan). Sehingga diameter headernya menjadi
D (inchi) = sqrt (150 x 1.1 /[(13.81+3) x 25]) x 2.1 = 1.38 in = 3.51 cm.
Jika diperlukan untuk juga mengoptimalkan power di rpm lebih rendah, maka pipa knalpot dibagi menjadi 3 stage

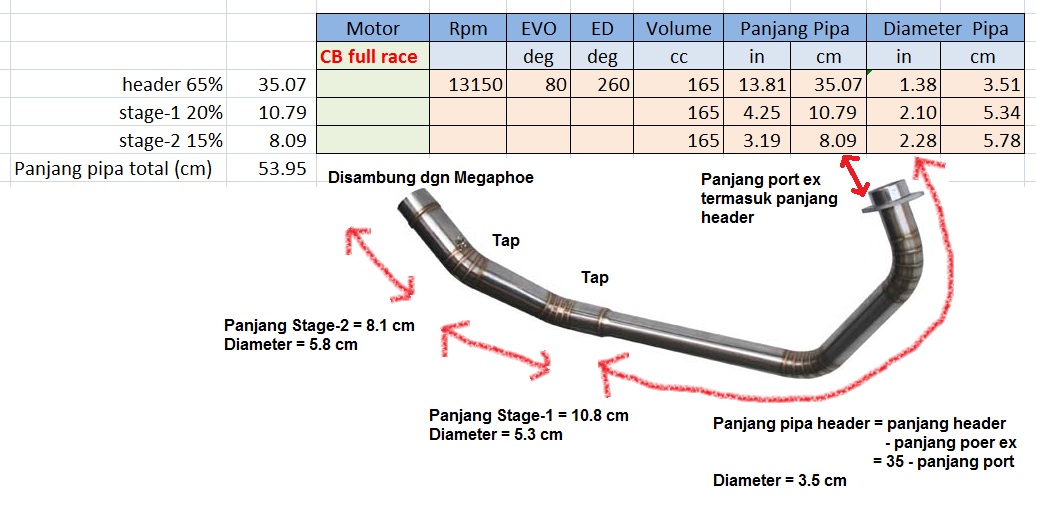

Dari tabel tersebut terlihat bahwa panjang total pipa knalpotnya adalah 53.95 cm dibulatkan jadi 54 cm. Panjang header 35 cm (termasuk port ex) dengan diameter 3.5 cm. Dan pipa stage-1 panjangnya 10.8 cm dengan diameter 5.3 cm sedangkan stage-2 panjangnya 8.1 cm dengan diameter 5.8cm (revisi). Mengenai cara menghitung panjang header 3 step dapat dilihat pada artikel yang lalu.

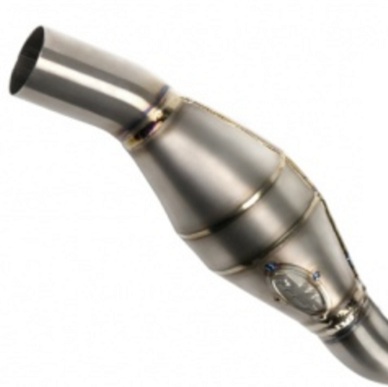

Kemudian di ujung header tidak perlu dipasang silincer, namanya juga buat balapan. Yang perlu dipasang adalah struktur megaphone. Berikut ini cara membuatnya, tentukan besarnya diameter megaphone maka akan ditemukan panjangnya, dengan menggunkan rumus berikut [lihat artikel megaphone]

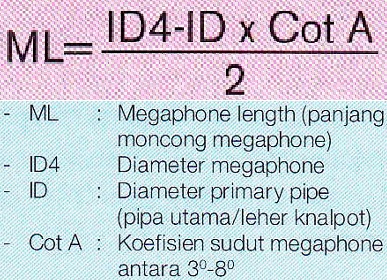

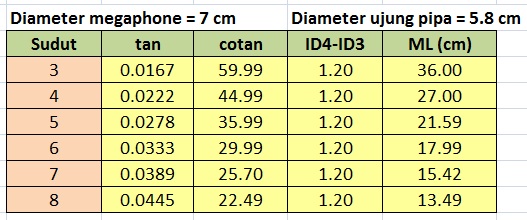

Jika diameter megaphone 7 cm, ujung pipa 5.8 cm dan sudutnya merupakan variabel pilihan antara 3 s/d 8 derajat maka panjang megaphon-nya

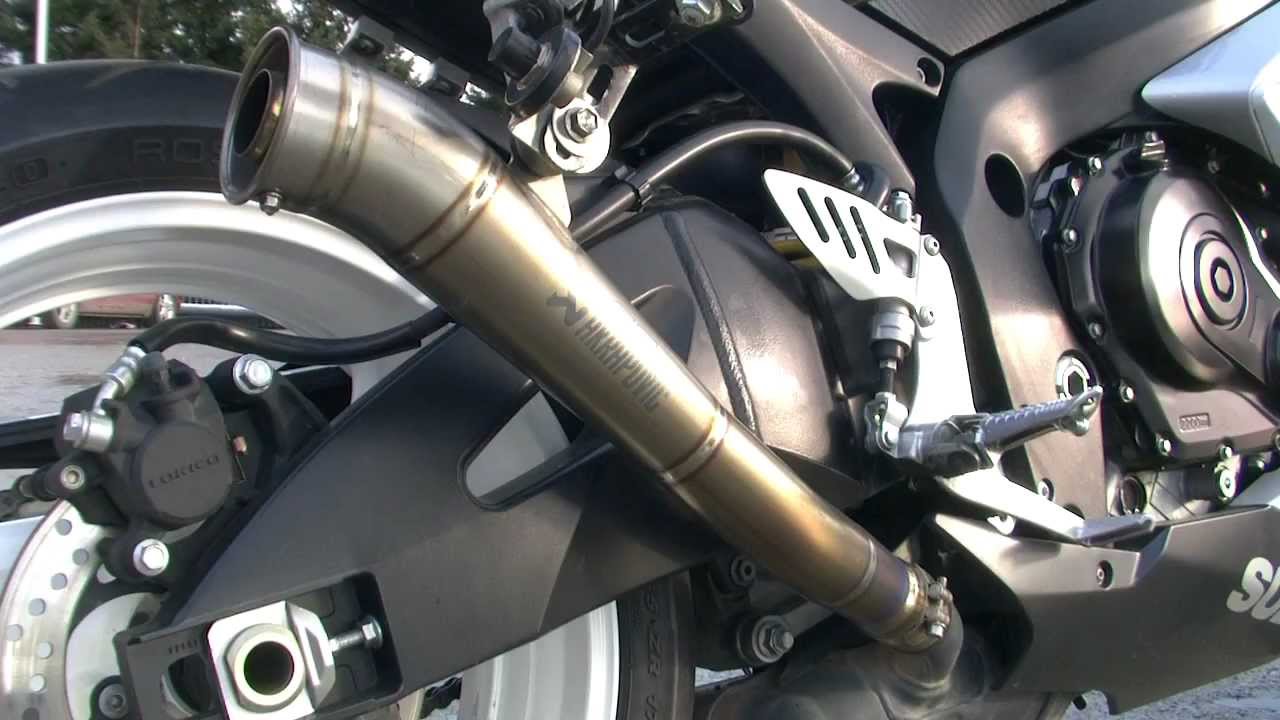

Jadi nanti bentuk knalpotnya mirip seperti yang di gambar judul artikel. Sementara ane cukupkan sampai disini perancangan exhaust system untuk mendukung pembangunan “Sang Penakluk” cb150R 32 hp. Sebenernya masih ada yang ingin ane tambahkan pada sistem exhaust ini yaitu mengenai aplikasi power-bomb untuk meningkatkan efek scavenging, karena sekarang overlapnya sudah besar. Bentuk power-bomb yang akan diaplikasi seperti gambar di bawah ini, dan merupakan bagian dari primary pipe header yang letaknya beberapa cm dari port exhaust, tapi sayangnya sampai saat ini ane belum ketemu formulanya.
Sebenernya masih ada yang perlu dilakukan pada sub-sistem lainnya dalam mencapai power 32 hp tersebut, diantaranya menghitung kembali kelembaman gerakan klep, bentuk ruang bakar yang membentuk swirl optimum, remapping pengapian, setting timing dan durasi injektor dll. Tapi sementara ini dulu aja bro, biar nggak pusing, ..ane juga udah pusing nih nulisnya, wk wk wk.
Semoga bermanfaat, wassalamu’alaikum wR wB.
