Langkah2 Membangun “Sang Penakluk” CB150R Full-Race 32 HP [Bagian 1]


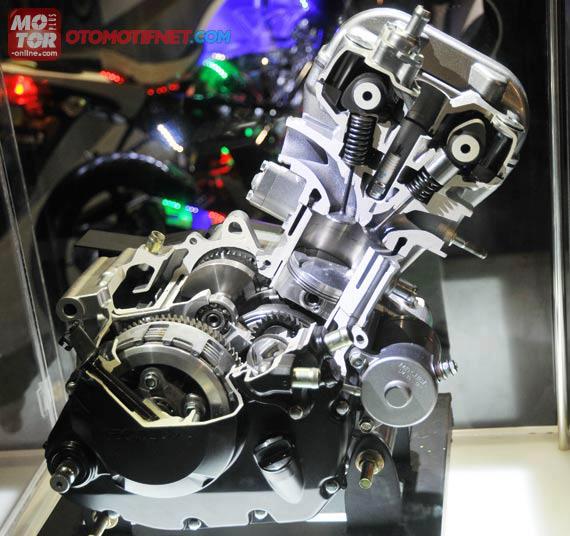

mesin cb150r3

Asssalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.


Pada artikel yang lalu telah dibahas, bahwa cb150r yang engine-nya identik dengan cbr150 memiliki potensi untuk di-explore tenaganya melebihi 32 hp. Pada artikel ini akan kita bahas sedikit demi sedikit, langkah2 bagaimana mencapai power sebesar itu. Langkah yang pertama adalah memahami kondisi awal (standar pabrik) dari engine cb150r, dari kondisi awal ini nantinya akan diketahui bagian2 mana yang akan di-prioritaskan untuk di-upgrade. Pastilah yang di-upgrade terlebih dahulu adalah bagian yang memiliki kontribusi paling signifikan terhadap peningkatan power-nya, baru kemudian kebagian2 lainnya yang dianggap paling relaistis.Ok, mari kita lihat spek std engine nya, terutama power std-nya

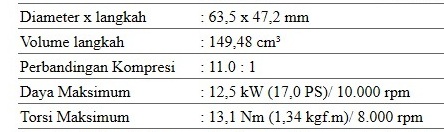

01 performance of CB150R stock

00 bore x stroke CB150R

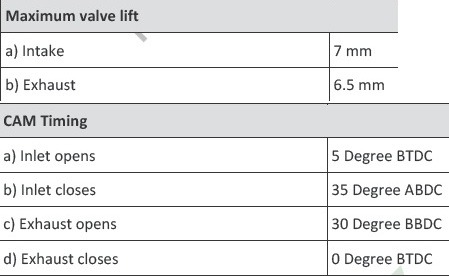

00 camshaft cbr150 stock

00 ex valve cbr150 00 in valve cbr150r

Dari data camshaft dan valve (klep) bisa kita baca :

  1. Durasi klep-in = 5 + 180 + 35 =220 derajat
  2. Durasi klep-ex = 30 +180 = 210 derajat
  3. Overlap = 5 derajat
  4. Diameter klep-in sudah optimum, maka diasumsikan porting nya juga sudah optimum. Meskipun demikian ukuran diameter klep masih bisa dimaksimalkan menjadi in : 28 dan ex : 24 (untuk sementara ini tidak dianjurkan, mending pakai std-nya saja)

Dari data ini diketahui bahwa desain dasarnya sudah optimum, hanya karena untuk mengebiri powernya ahm melakukan down grade di bagian camsahft nya.

Durasi

Spesifikasi camshaft ini sangat jauh dari spek high performance racing engine. Untuk durasi jika ingin optimal (VE mendekati 100%) maka durasi sekitar 270-300 derajat, jika untuk drag 1 mil biasa menggunakan cam dengan durasi 320-330 derajat.

Overlap

Overla std cuma 5 derajat, sangat jauh dari untuk keperlan race yang mencapai 85-100 derajat.

overlap dan penggunaan cam

1 is for street towing,  2 is regular street,
3 is street performance, 4 is street/strip,
5 is race, and   6 is Prorace.

Untuk mendapatkan VE yang besar di rpm yang tinggi, membutuhkan overlap yang besar pula. Hal ini diterapkan untuk memanfaatkan kevakuman akibat aliran gas buang menuju kanlpot (efek scavenging). Kevakuman tersebut menghasilkan bantuan bagi ruang silinder untuk menghisap udara+bbm masuk ke dalam silinder.

Lift (angkatan klep)

Lift nya = 7 mm sedangkan diameter klep in = 24.5 , sehingga l/d = 28.6%. Padahal untuk race bisa sampai 31 %, jika ini diterapkan maka lift nya menjadi 7.6 mm

Maka jika dilakukan upgrade di bagian camshaft saja, VE bisa meningkat minimal menjadi 95%, dan otomatis dengan porting yang relatif tetap maka gas speednya bisa jauh meningkat, sehingga power maks bisa digeser ke rpm yang lebih tinggi.

Runner (Manifold)

Langkah selanjutnya adalah memanfaatkan acoustic tuning pada runner (manifold), mulai dari mulut sampai klep-in. Kita tetapkan power max-nya berada pada 13000 rpm, durasi klep in nya 300 derajat, volume 150 cc, maka panjang runnernya = L(mm) = 5791 x T / N

T= 300 derajad, N= 13000 rpm

Maka L = 5791 x 300 /13000 = 133.64 =134 mm = 13.4 cm

Sedangkan diameter runner mengikuti diameter porting yang ada. Modifikasi lainnya yg tidak kalah penting adalah memasang velocity stack di mulut runner, mengganti filter ori dengan filter racing dan memperbesar mulut box filter 30% serta tidak lupa mengganti per klep dan per+kampas kopling. Untuk lintasan dengan udara yang sangat panas, maka menghaluskan porting inlet sangat bermanfaat dalam mengurangi tranfer panas dari manifold ke udara yang melewatinya, sehingga bisa dicapai VE yang optimum.

Jika dianggap saja keberhasilan upgrade VE baru mencapai 100%, hal ini dengan mempertimbangkan knalpot belum di-tunning ulang. Dengan kenaikkan VE sebesar 20%, karena diameter portingnya tetap maka gas speed nya berada di sekitar 230 ft/s sehingga penempatan powernya berada di 12100 rpm.

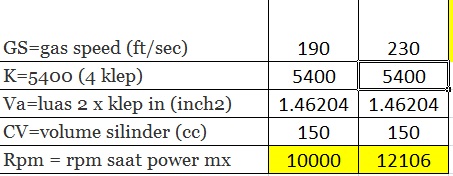

10 gas speed 230 CB150R

Dari data ini ditambah dengan setting AFR di angka 12.6, maka power engine cb150r yang bisa di-explore menjadi 26.62 hp (lumayan sudah naik 10 hp)

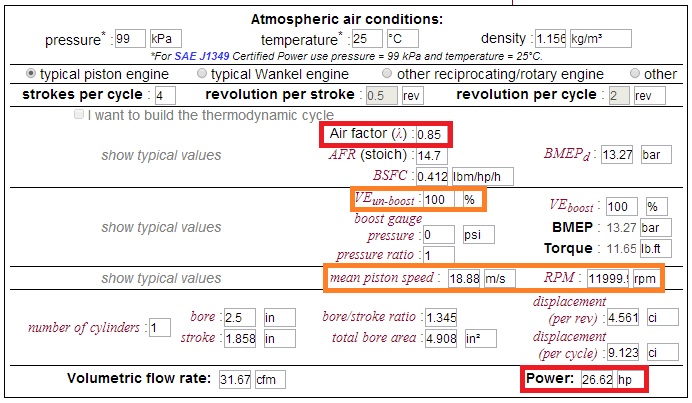

10 VE 100 12000rpm CB150R

Langkah ke-2, mengenai tunning knalpot (exhaust header) menyusul di artikel berikutnya.

Demikian yang dapat ane sampaiakan kali ini, semoga bermanfaat. Bagi suhu2 yg lebih faham, mohon koreksi dan masukannya. Wassalamu’alaikum wR wB
