Throttle by Wire…Canggih Fully Electronic

Juli 29, 2016 motogokil Motorcycle 43

rc213vs-033

Assalamu’alaikum wa rochmatullohi wa barokatuh

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

Sistem pembukaan throttle secara elektrik (throttle by wire/tbw), sesungguhnya bukan hal baru. Sudah banyak motor-motor kelas atas yang menggunakannya seperti pada ducati hyperstrada dan yang lainnya. Dan kemudian baru-baru ini istilah “throttle by wire” menghangat ketika sistem ini disematkan pada cbr250rr. Jadi bukan sistem baru, hanya saja pada motor sport 250cc di Indonesia, baru honda cbr250rr yang mengaplikasikannya.

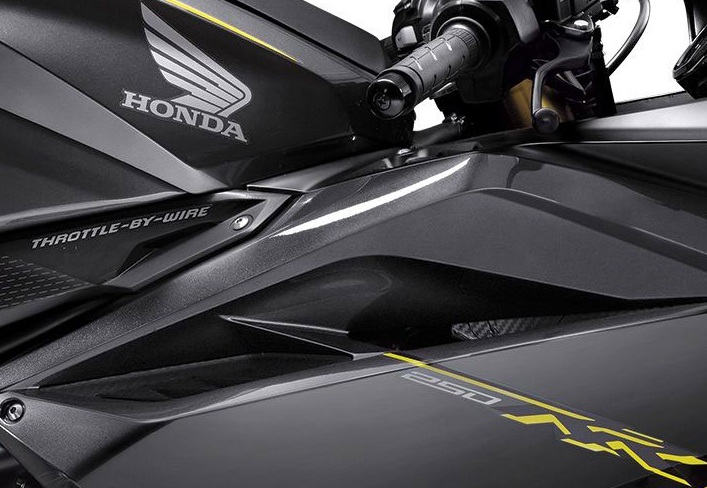

TbW honda-cbr250rr

Nah yang jadi pertanyaan selanjutnya adalah : ” Apa itu sistem tbw ?”…

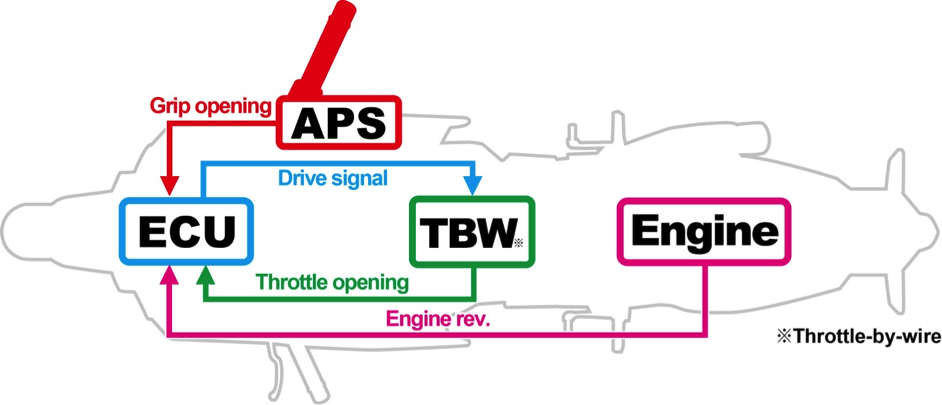

Penjelasan singkatnya adalah, bahwa gerakan handel gas tidak langsung menggerakan katup kupu-kupu (throttle valve) di tb (throttle body) melalui kawat baja/seling. Akan tetapi handel gas dipasangi sensor seperti halnya tps (throttle position sensor). Kemudian sinyal yang keluar dari sensor tersebut diolah pada ecu/ecm, selanjutnya ecu akan mengontrol motor servo untuk menentukan seberapa besar katup kupu-kupu terbuka.

TbW

Sebenernya sistem ini sangat sederhana, ya sudah hanya itu saja. Dan sistem ini bisa diaplikasikan baik pada sistem pengabutan karburator maupun injeksi. Hanya saja ketika diaplikasikan pada sistem injeksi, peran sistam tbw ini semakin penting, karena bisa dikombinasikan dengan beberapa sistem yang lain, yaitu :

  • Antilock Brake System (ABS)
  • Torque Control
  • Riding Mode dan lain-lain

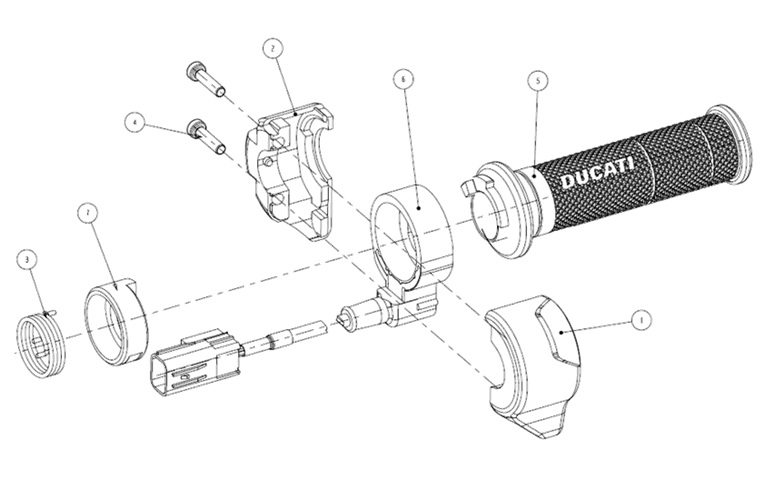

Dan apa yang ada di dalam handel gas pada sistem tbw juga tidak terlalu canggih. Isinya hanya handle yang dihubungkan dengan resistor variabel (potensio meter) berbentuk cincin. Dimana terdapat (biasanya) 3 buah kabel (ground, Vcc (12 vdc) dan Vvar (tegangan yang besarnya tergantung sudut putaran handel gas). Lihat handel gas yang diaplikasikan pada sistem tbw ducati, part handel gasnya kalau dibongkara seperti ini

TbW ducati

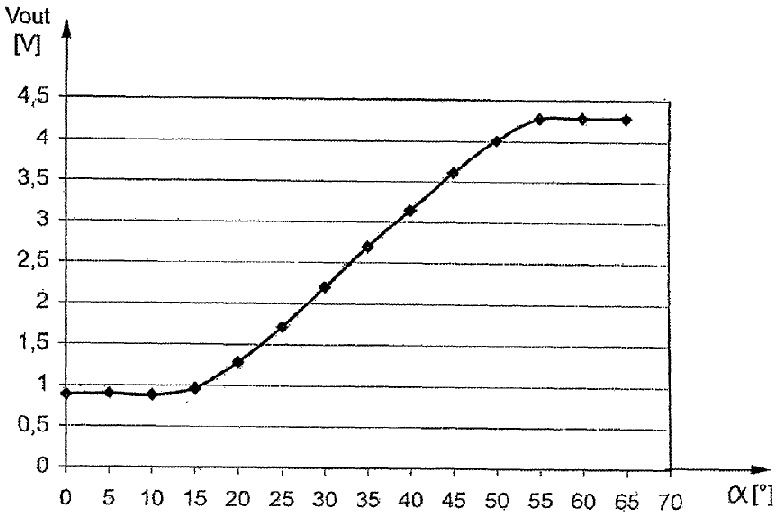

Dan hubungan antara sudut bukaan gas dan tegangannya seperti gambar di bawah ini

TbW out

Dari sinyal inilah kemudian dikombinasikan dengan beberapa input sinyal dari sensor lainnya untuk mengestimasi :

  1. Bukaan throttle valve untuk menentukan seberapa besar volume udara yang boleh masuk
  2. Durasi bukaan injektor untuk menyeimbangkan AFR untuk memperoleh power tertentu
  3. Waktu pengapian untuk mengoptimumkan pembakaran

Aplikasi seperti  merupakan pengembangan dari ECU yang sebelumnya. Dengan ditambah sinyal output dari ECU untuk mengontrol motor servo pengatur bukaan throttle valve. Sedangkan input dari tps, tidak lagi diambil dari tb akan tetapi dari handel gas.

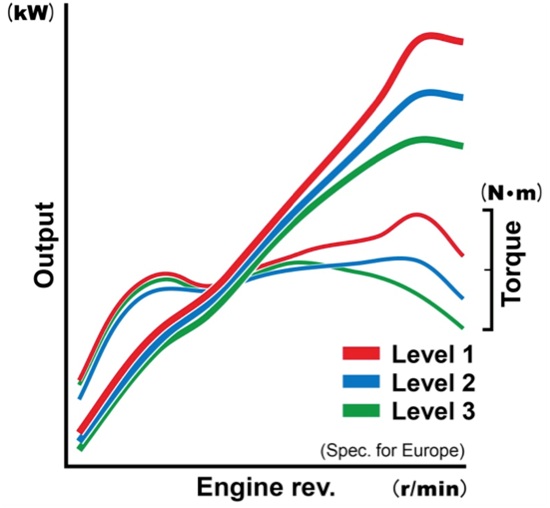

Dan sistem ini berubah menjadi canggih ketika semakin banyak opsi mengendara yang ditawarkan. Misalnya pada cbr250rr terdapat opsi riding; comfort, sport dan sport+. Tentunya opsi ini bukan hanya tulisan yang tampil di display, akan tetapi benar-benar memberikan pengaruh pada performa engine, pengereman dan lain-lain. Jika dilihat dari tbw yang diaplikasikan pada motor honda yang lebih canggih (rc213v-s), maka opsi-opsi tersebut memang menghasilkan power yang berbeda

riding mode rc213v-s

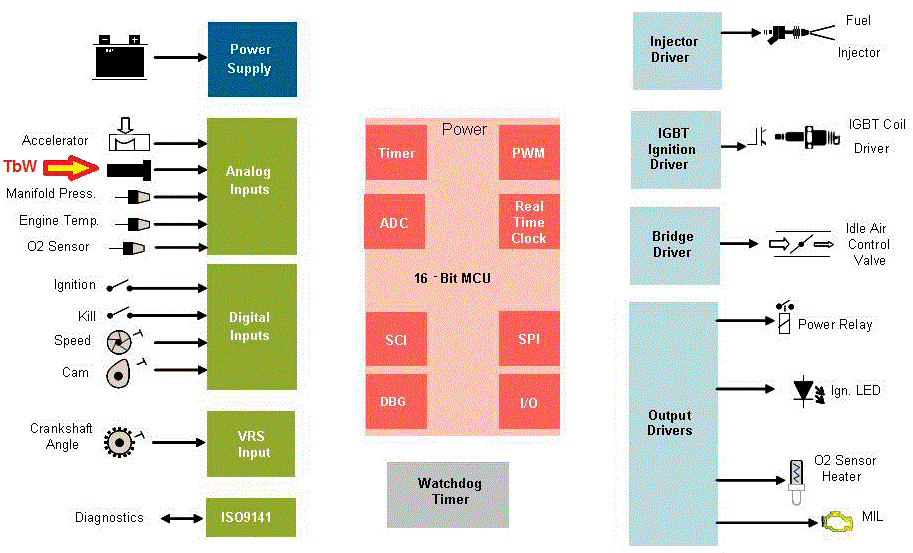

Bagaimana mengatur supaya bisa memiliki 3 model (level) seperti itu ? Itulah yang dilakukan oleh sistem throttle by wire, yang diotaki oleh ecu dengan kecepatan proses yang tinggi yang disertai memori yang sangat besar. Karena yang dilakukan ecu untuk mengeluarkan riding mode seperti itu sangatlah banyak. ECU harus mengolah sinyal dari input yang banyak, sinyal output yang dikeluarkan juga banyak. Perhatikan apa yang dilakukan ecu dalam bagan berikut

ecu Tbw

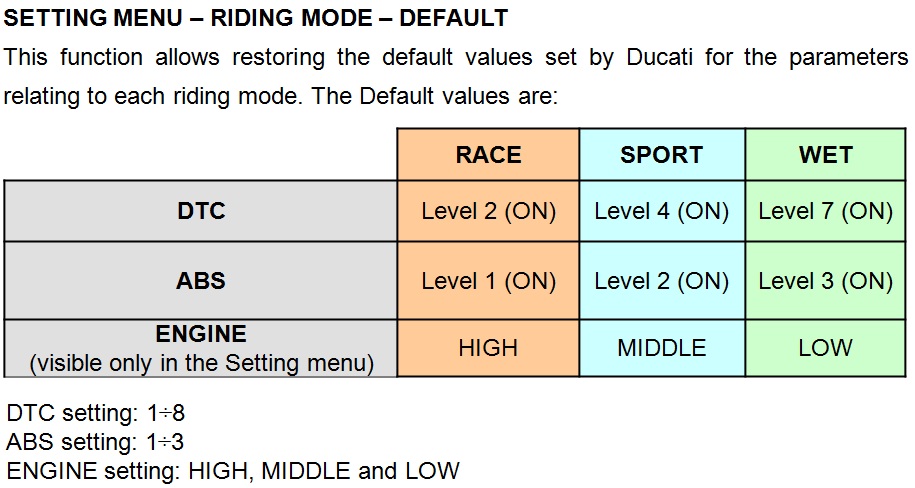

Gambar di atas hanya menjelaskan seberapa berat kerja ecu dalam menentuka power (performa engine). Dan jika kontrol traksi (tc) dan abs juga diperkerjakan, maka pekerjaan ecu menjadi lebih berat lagi. Karena pemilihan riding mode, memberikan konsekuensi pemilihan level control dari tc dan abs. Pada ducati hyperstrada, pemilihan riding mode digambarkan pada tabel berikut

riding mode hyperstrada

Pertanyaannya adalah apakah riding mode yang diaplikasikan pada cbr250rr secanggih hyperstrada atau rc213v-s? Tentu saja tidak, karena (mungkin) cbr250rr dijual dalam 2 pilhan, yaitu yang mengaplikasikan abs dan non-abs.  Yang mengaplikasikan ABS tentunya lebih canggih dibandingkan non-abs, “hampir mirip” dengan hyperstrada. Meskipun demikian cbr250rr non-abs dipastikan lebih canggih dibandingkan rival-rivalnya.

Sementara sampai di sini dulu penjelasan motogokil tentang throttle by wire yang terkait erat dengan riding mode. Lebih dan kurangnya mohon maaf, wassalamu ‘alaikum wa rochmatullohi wa barokatuh.
