[DIY] Bongkar New CB150R : Cover dan Spakbor Belakang

new cb150r tail

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

Kita lanjutkan acara bongkar-bongkar new cb150r. Artikel sebelumnya telah di bahas langkah-langkah membongkar cover depan, sekarang kiat lanjutkan dengan cover belakang. Setidaknya ada beberapa part yang terkait dengan cover belakang, yang terlibat dalam pembongkaran, yaitu :

  1. Rear grip, behel tanduk
  2. Cover di atas stoplamp
  3. Stoplamp
  4. Cover samping kiri kanan, memanjag dari depan sampai belakang
  5. Spakbor belakang
  6. Besi pemegang spakbor belakang.

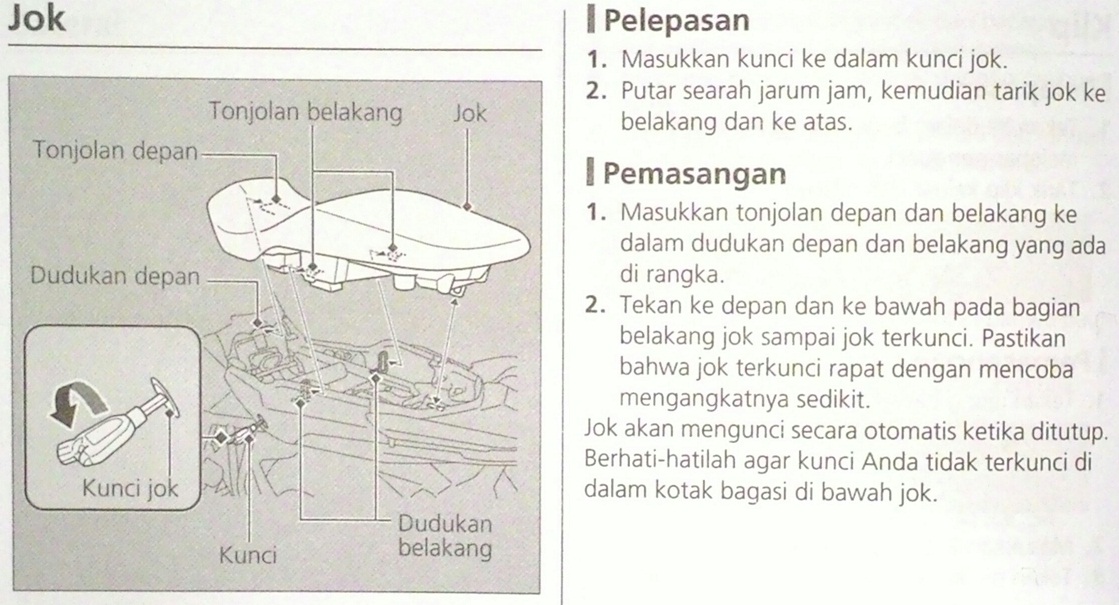

Bagi yang sudah terbiasa membongkar motor, melepas part-part ini bukan masalah sulit, hanya perlu beberapa informasi mengenai posisi kaitan dan tonjolan/gromet, sehingga dalam proses pembongkarannya tidak/minim part yang rusak/patah. Berikut ini sedikit informasi yang ada di buku panduan pengguna, akan sangat membantu.

Jpeg
Bagian di bawah jog ncb150r

Untuk membongkar cover bagian belakang ncb150, diperlukan beberapa alat sederhana, yaitu :

  1. Kunci hexa ukuran 5 mm
  2. Obeng “+ ” ukuran sedang
  3. Kunci sok ukuran 8 dan 14
  4. Tang kecil
  5. Tentunya kunci motor untuk membuka jog

Mari kita mulai langkah membongkar cover dan spakbor belakang

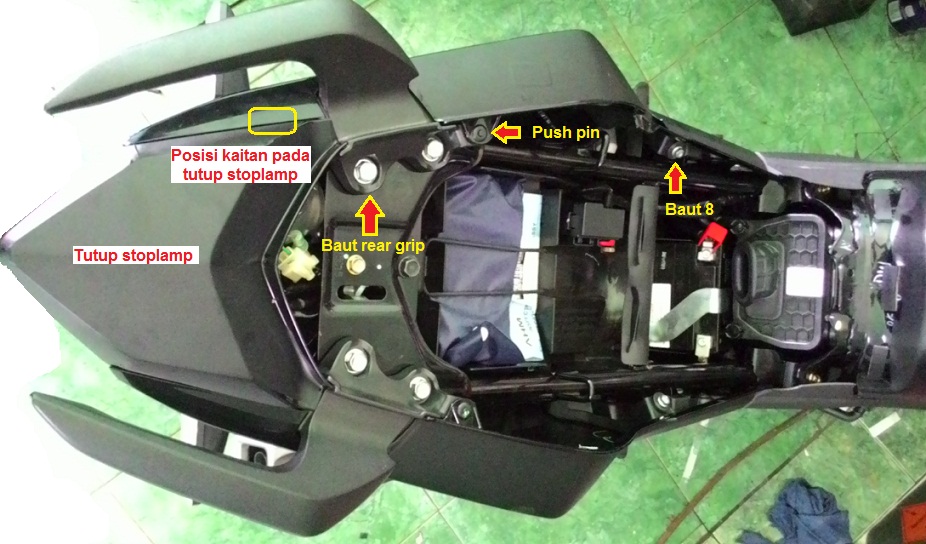

Buka jog dan perhatikan beberapa bagian yang terkait dengan cover samping

Jpeg

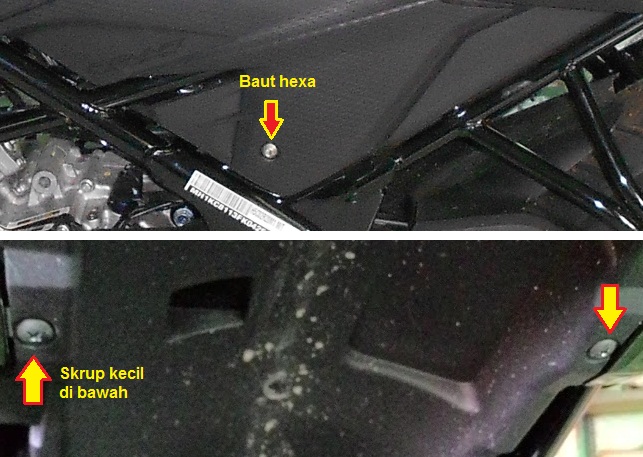

Langkah selanjutnya adalah mencopot push pin (yang mengikat cover dengan rear grip). Dilanjutkan dengan melepas baut 8, baut hexa di samping, dan skrup di bagian bawah

Jpeg

Untuk memudahkan copot rear grip dengan menggunakan kunci sok 14. Selanjutnya tarik keluar bagian tonjolan yang masuk dalam lubang gromet di tangki. Posisinya da di bagian depan atas, dekat tangki bensin.

Jpeg

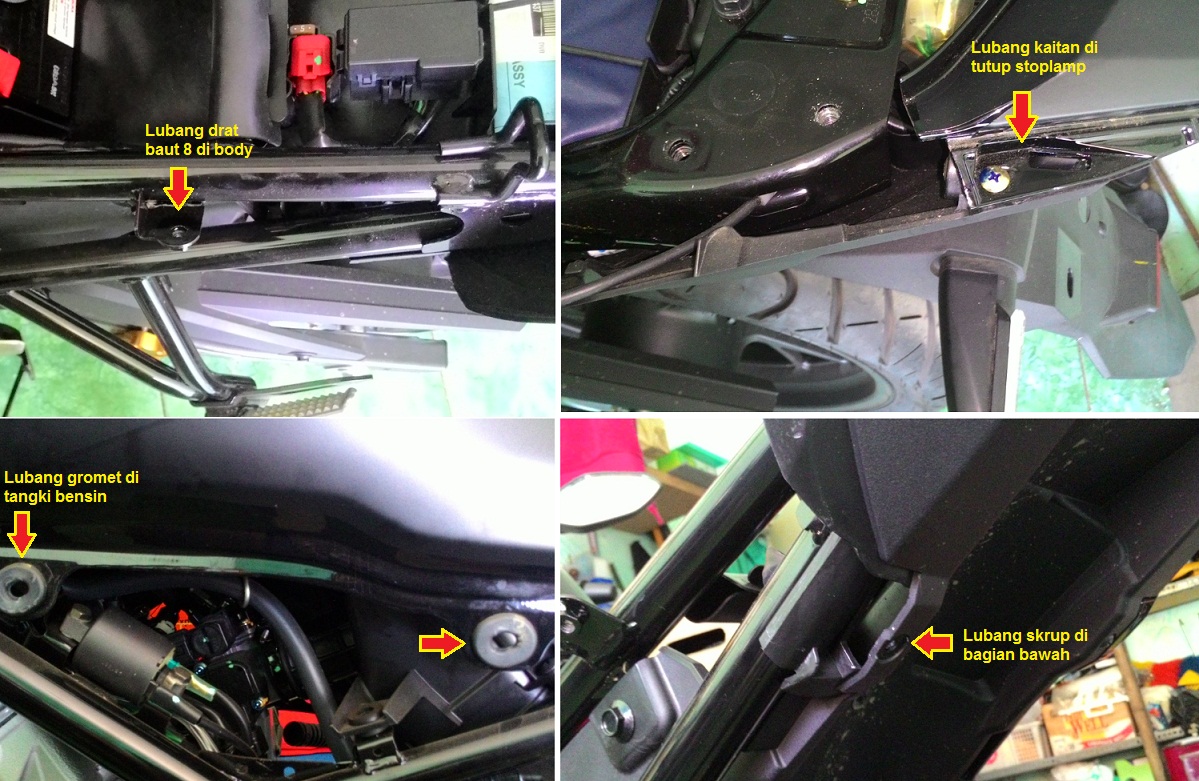

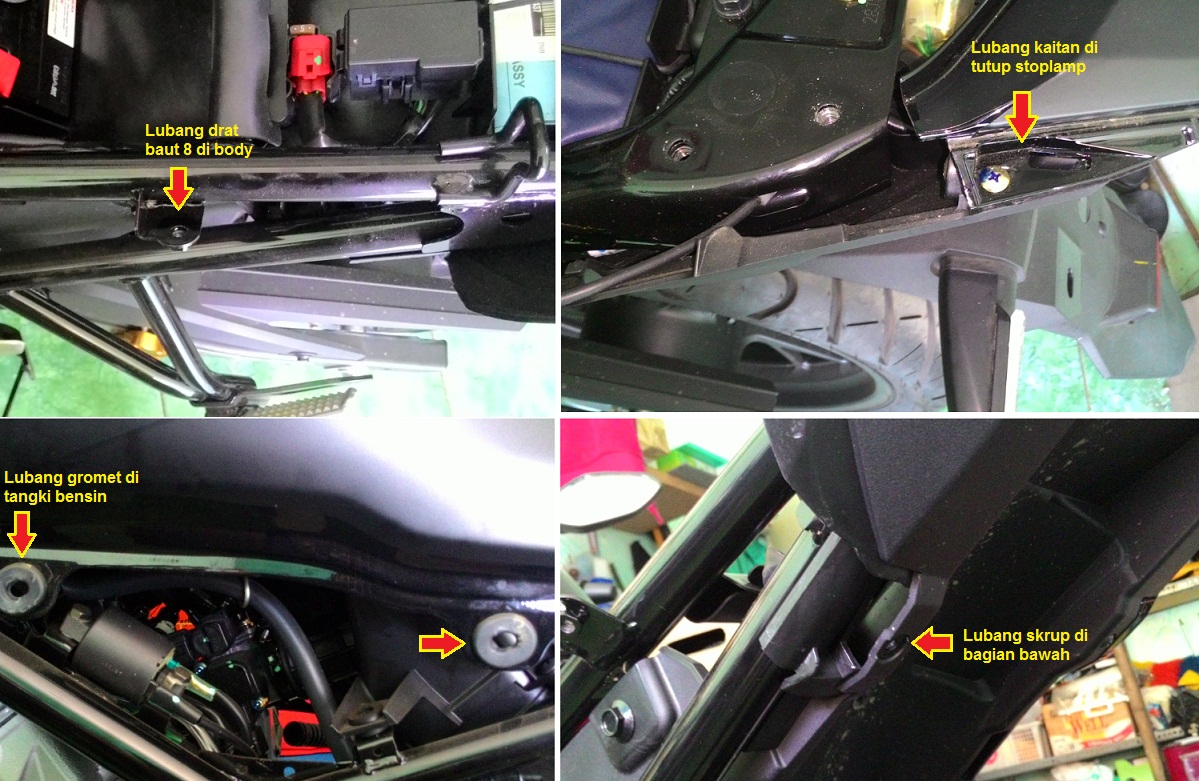

Setelak itu lepaskan tonjolan dari kover depan (shroud) yang masuk dalam lubang gromet cover smping yang mau dicopot ini. Setelah copot semua, tinggal dorong ke belakang untuk melepas kaitan-kaitan, setelah itu tinggal melepas cover samping dengan menarik ke atas. Untuk cover samping kiri, terdapat kinci jog, dan kawat seling-nya bisa dicopot. Dan inilah penampakan subframe dan body ncb150r setelah cover samping dilepas.



Jpeg

Untuk melepas tutup stoplamp tinggal melepas 2 skrup kecil warna agak kekuningan, kemudian tarik ke belakang

Jpeg

Selanjutnya jika ingin melepas stoplamp, maka jangan lupa lepas dulu kabel-kabelnya. Lepas kabel warna hijau dalam soket putih, dan kabel coklat.

Jpeg

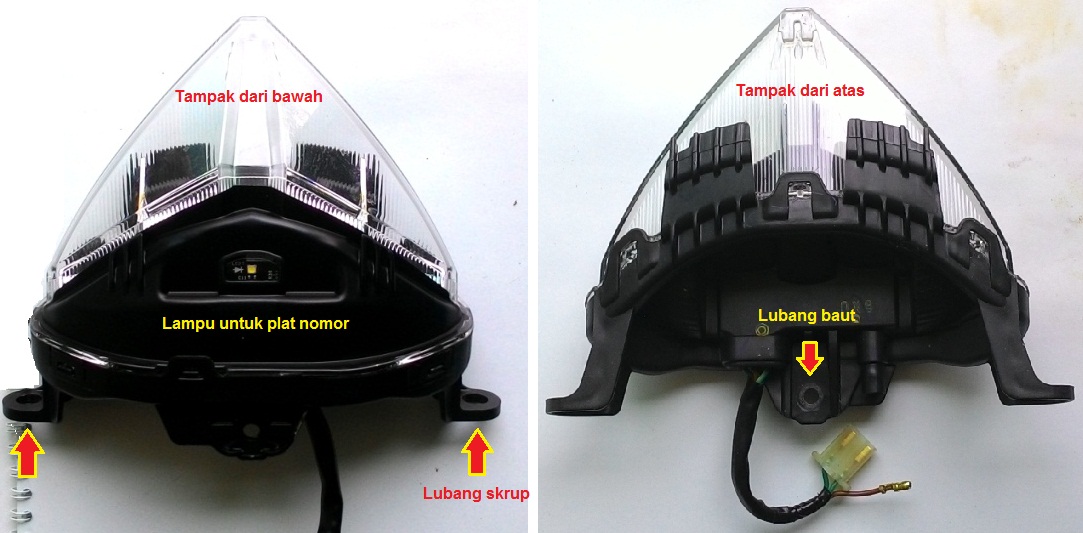

Selanjutnya lepas 2 skrup pengikatnya dan 1 baut di tengah. Dan inilah penampakan stoplamp dari bawah dan dari atas

Jpeg

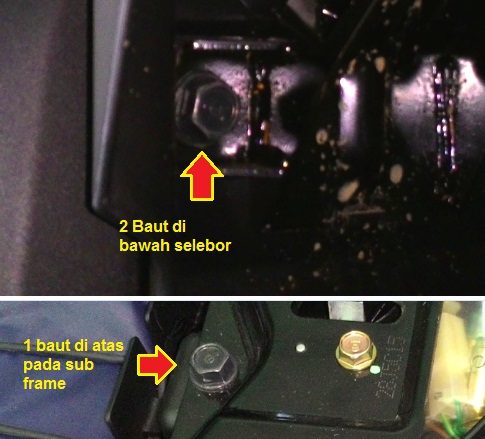

Jika ingin melepas spakbor belakang, tinggal copot 1 baut 14 di atas dan 2 baut di bawah. Jangan lupa lepas kabel-kabel lampu sign/reting. Posisi bautnya ada di gambar ini

Jpeg


Selanjutnya tinggal tarik spakbor ke belakang dan ke bawah. Hati-hati dengan kabel lampu sign dan besi pangkon spakbor. Dan inilah penampakan spakbor belakang ketika dilepas

Jpeg

Jika mau dikembalikan seperti asalnya, tinggal dibalik saja langkah-langkahnya.

Semoga bermanfaat, wassalamu’alaikum wR wB.
