Merancang Kenalpot Racing yang Sesuai Tanpa Bongkar Mesin

Agustus 20, 2014 motogokil Motorcycle 21

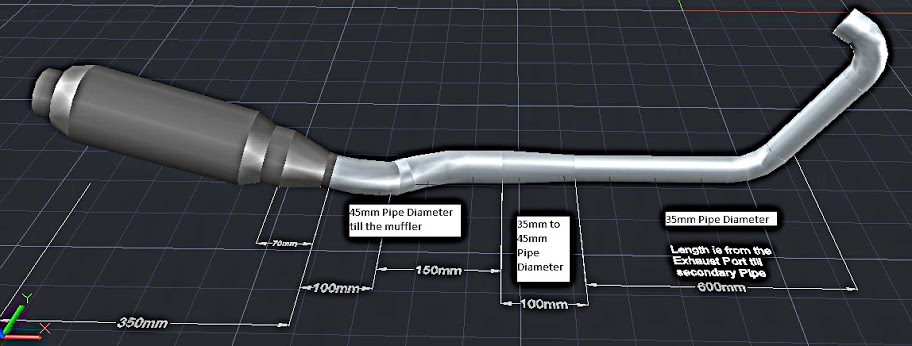

Dimensions_1

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

Dalam merancang sebuah knalpot sesuai dengan persamaan yang sering kita bahas di blog ini, membutuhkan sebuah data bukaan klep buang (EVO/Exhaust Valve Open). Jika data tersebut tersedia di manual servis, mudah saja mendapatkannya. Tapi jika tidak ada, maka mau tidak mau harus bongkar head silinder/minimal tutupnya, kemudian diukur camshaft-nya.

Bagaimana kalau masih sayang sama mesinnya, sayang kalau baut2 yang kinclong sampai lecet ?? Bisa kok bro yanitu dengan mengetahui spek power-max nya ada di rpm berapa dan ukuran leher/header knalpotnya. Berikut langkah2nya :…

Kita ambil contoh motor P200NS, yang mana power max nya = 23.5 ps / 9500 rpm. Berarti 9500 rpm kita jadikan acuan dalam perancangan knalpot standarnya. Kemudian kita ukur panjang leher knalpot, mulai dari ujung yang menempel di head/mesin, sampai ke pembesaran diameter pertama dan ketemu = 43 cm ( hasil pengukuran seorang pengunjung, mohon dikoreksi kalau salah)

Dengan menggunakan persamaan

rumus panjang knalpot

rumus diameter pipa knalpot

Maka sebagai langkah awal kita bisa mencari EVO, yaitu dengan membalik persamaan di atas

p200ns EVO

EVO = [(panjang heade/2.54-3) x rpm / 850 ] – 180

= [(43/2.54 – 3 ) x 9500 / 850 ] -180

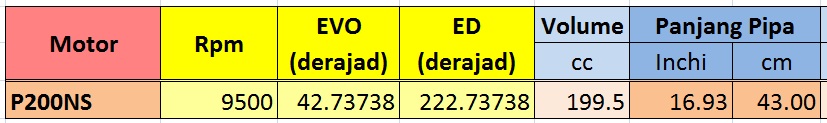

= 42.74 derajad sebelum TMB

Atau dibulatkan menjadi 43 derajad.

Kemudian dengan data ini, kita bisa merancang knalpot untuk karakter yang berbeda, misalnya ingin lebih manatb di 11000 rpm. Maka panjang dan diameter headernya bisa di cari yaitu

p200ns 11000rpm

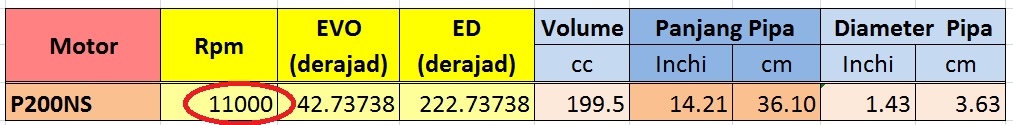

Jadi ketemu panjang header knalpot p200ns, jika power-max nya di 11000 rpm adalah 36 cm dengan diameter 3.6 cm. Dan potenti power yang bisa dibangkitkan pada engine p200ns pada 11000 rpm adalah 26.8 ps.

Teknik seperti ini bisa diterapkan untuk semua jenis motor 4 tak. Asalalkan speknya bener dan hasil mengukur panjang header knalpot-nya presisi, maka sudut EVO dan panjang knalpot hasil rancangan akan sesuai dengan karakter engine.

Semoga bermanfaat, wassalamu’alaikum wR wB
