Tuning Accoustic Pada Intake NVL Untuk Menggapai VE 100% [Draft – 4]

tuning runner lenght

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

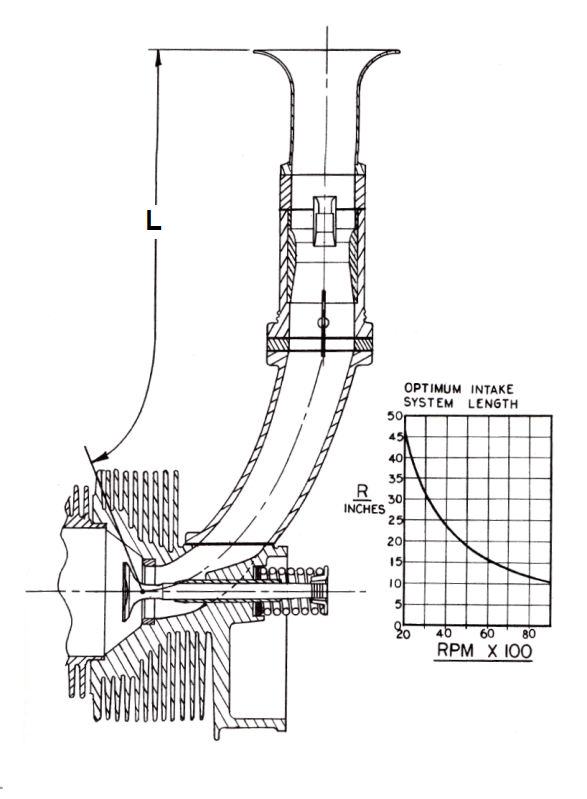

Setelah kita melakukan peningkatan efisiensi volumetrik di bagian klep [baca di sini]. Kemudian dilanjutkan pada bagian noken-as/camshaft [baca di sini], maka langkah selanjutnya adalah menentukan panjang runner. Runner adalah saluran masuknya udara yang panjang diukur mulai mulut corong/velocity stack/ bellmouth sampai pada seating klep-in [artikel lengkapnya ada di sini]. Kira2 gambaran unmum tentang panjang runner adalah seperti ini

Intake Runner LengthUntuk menghitung panjang dan diameter runner yang sesuai dengan power maxnya, maka diperlukan beberapa variabel yang sudah pernah kita peroleh sebelumnya yaitu :

  1. Posisi power maksimum di putaran mesin , N= 11500 rpm
  2. Durasi bukaan klep-in, T = 285 derajad

Dengan menggunakan persamaan di bawah ini, kita bisa mencari panjang runner yang sesuai

L (mm) = 5791 x T / N

Sehingga diperoleh panjang runnernya, L= 5791 x 285 / 11500 = 143.5 mm

Sekarang kita perhatikan runner NVL standarnya,

vixion runner stock

Jika dibandingkan dengan diameter pistonnya, maka panjang runner NVL standar (kira2) 6.5 x diameter piston, atau sekitar

6.5 x 58.7 = 381.5 mm.

Jadi perlu dilakukan pengurangan sebesar

381.5 – 143.5 =238 mm

Jadi karet corong harus dibuang, dan intake manifold harus diperpendek, kemudian di mulut throttle body dipasang velocity stack, yang panjangnya juga termasuk dalam hitungan.

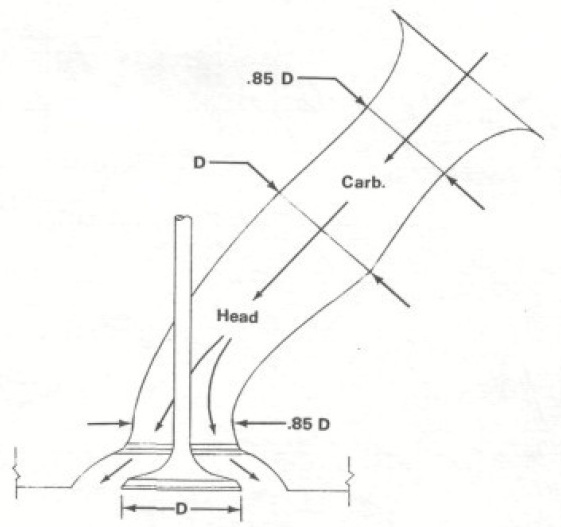

Sedangkan diameter runner bisa dicari dengan menggunakan persamaan dan gambar ini

porting

Porting di belakan masing2 seating klep = o.85 x diameter klep in = 0.85 x 22.5 mm = 19.125 mm

Sedangkan untuk  diameter runner, harus dicari dulu diameter satu klep yang setara dengan 2 x klep-in, dapatnya 31.82 mm. Tapi karena TB dibatasi 30 mm jadi ukurannya mengikuti, jadi diameter saluran runner sebelum TB adalah = 0.85 x 30 mm = 25.5 mm.

Semoga bermanfaat, wassalamu’alaikum wR wB.
