Memahami Lebih Dalam Variable Valve Actuation, Supaya Faham Kegunaannya

Januari 28, 2015 motogokil Motorcycle 49

variable valve

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

Artikel kemarin menganai aplikasi vva pada nmax150, menjadikan pembahasan variable valve (vv) menjadi begitu menarik. VV adalah teknologi lawas dalam engine/mesin mobil, karena sudah lama diterapkan untuk mengoptimasi power yang dihasilkan engine. Tapi bagi dunia motor, aplikasi vv ini adalah barang yang relatif baru, apalagi di motor harian yang akan dipasarkan di Indonesia. Saking menariknya, seharusnya kita terpancing untuk mempelajarinya, memahaminya lebih jauh.

VV adalah teknologi yang diperkenalkan untuk membuat profil camshaft berubah, karena profil camshaft mempengaruhi lift, durasi dan fasa dari bukaan klep (valve), maka nama dari sistem diciptakan untuk merubah profil camshaft ini bukan variable cam, akan tetapi variable valve. Jadi intinya adalah pada perubahan profil camshaft, oleh karena itu sebelum membicarakan vv mari kita membicarakan camshaft terlebih dahulu. Camshaft atau noken as memiliki profil sebagai berikut

camshaft profile

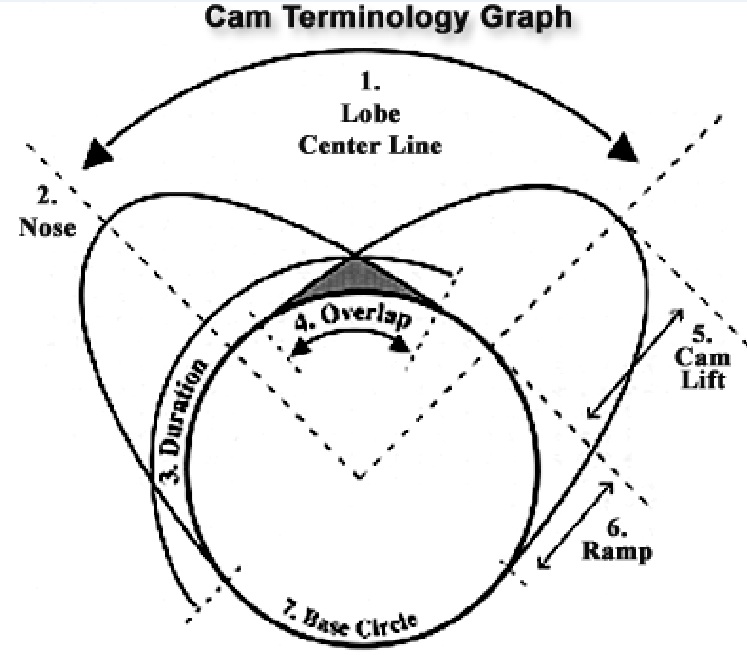

Kemudian jika profil camshaft bagian in dan ex digambarkan bersamaan, maka akan membentuk seperti ini

camshaft terminology

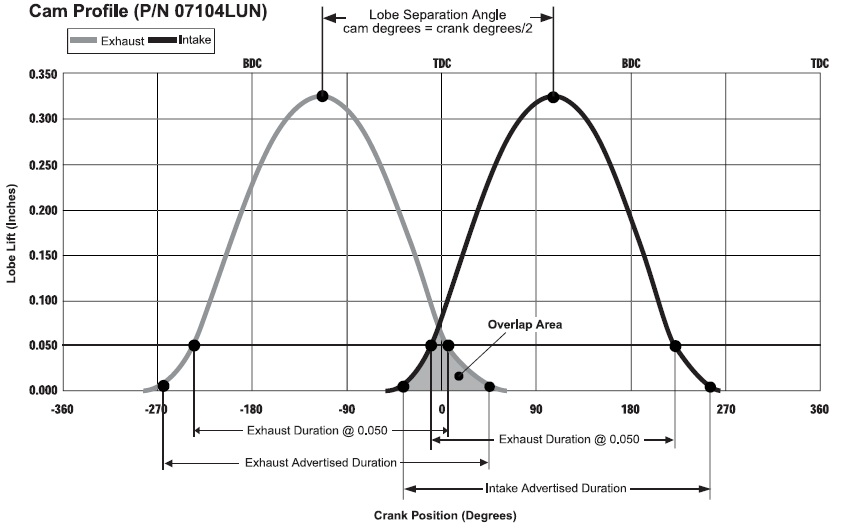

Dan jika digambarkan dalam bentuk grafik lift vs fasa adalah sebagai berikut

profil-cam

Dari variabel-variabel penentu performa camshaft seperti lift, lsa, overlap dan duratioan akan menentukan karakter dari power dan torsi mesin suatu kendaraan. Untuk penjelasan pengaruh dari tiap-tiap variabel tersebut bisa merujuk artikel ini.

Selanjutnya mari kita lihat bagian apa saja dari camsahaft yang bisa diubah-ubah.

00330001

Dari gambar di atas, diketahui bahwa untuk mendapatkan performa yang optimum, adalah dengan mengubah-ubah lift, durasi, fasa (lsa dan overlap) dari camshaft. Perubahan ini dilakukan sesuai dengan kondisi beban dan besarnya putaran engine.

  1. Pada putaran rendah lift dibuat rendah, dan overlap kecil
  2. Pada putaran tinggi lift dibuat tinggi ddan overlap besar.

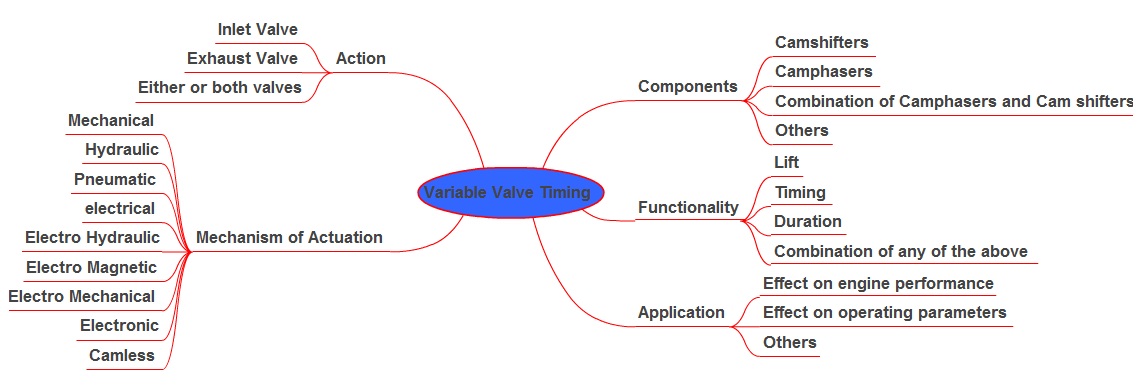

Jadi variabel yang diubah-ubah ada tiga minimal, yaitu lift, duration dan phase. Teknik yang digunakannya pun bervariasi, sehingga dari banyak variasi ini terbentuklah taksonomi variable valve seperti tampak dalam diagram ini

taksonomi variable valve

Dan pengaruhnya secara langsung  terhadap performa engiine dalam bentuk grafik

camshaft phase effect

Garis hijau adalah kurva torsi dengan menggunakan camshaft konvensional yang mana bentuk dan fasa dari camshaft nya fix, tidak berubah terhadap putaran engine. Jika overlap diperkecil maka torsi di putaran rendah meningkat tapi di putaran tinggi menurun. Tapi sebaliknya jika overlap diperbesar maka torsi di putaran rendah turun dan di putaran tinggi meningkat.

Untuk mengambil semua keuntungan yang ada, maka teknologi vv digunakan supaya bisa melakukan perubahan fasa, sehingga bisa mendapatkan torsi yang optimum di semua rpm. Kemudian dikembangkanlah berbagai teknologi untuk menghasilkan bukaan klep yang bervariasi dengan memodifikasi camshaft, klep ataupun dengan menambahkan cam-follower.

Beberapa teknologi yang sudah diterpkan dalam engine oleh beberapa pabrikan sudah ane gambarkan dalam gambar judul, silahkan dicari referensinya di internet. Ane akan coba menjelaskan sedikit dari teknologi yang diterpakan tersebut.

VVT

VVT van phaser

Cara merubah fasa camshaft dengan memberikan oli bertekanan sehingga fan pasher nya bergeser. Pada kecepatan tinggi tekanan oli akan mengaktifkan fan, sehingga pergeseran fasa menghasilkan overlap yang lebih besar.

VTEC

VTEC-Sys

Saat kecepatan rendah mid rocker arm tidak aktif, sehingga walaupun rocker arm terdorong nose high performance camshaft, ia bergerak bebas tidak mempengaruhi lift dari klep. Kemudian saat kecepatan tinggi pin didorong oleh oli bertekanan sehingga, mid rocker arm aktif, dan lift klep terbuka sesuai dengan ketinggian nose high performance camshaft.

Mengenai teknologi VV lainnya bisa dilihat sendiri di internet dan youtube, banyak banget, sehingga akan sangat membantu memahami prinsip kerja dari VV ini.

Sementara sampai disini obrolan kita, semoga bermanfaat, wassalamu’alaikum wR wB.
