Salah Satu Kelebihan Engine NVL, Begitu Mudahnya Meng-Upgrade Power

Juni 17, 2014 motogokil Motorcycle 75

NVL blue

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

Salah satu bagain yang menarik dari New Vixion Lightning (NVL) adalah bengitu mudahnya mendapatkan part aftermarket pendongkrak performa. Beberapa cara mendongkrak performa sudah mendapatkan dukungan part-part yang tersedia di pasar lokal maupun luar negeri (impor). Langkah paling mudah adalah dengan menggunakan bore-up kit yang pernah dijelaskan pada artikel terdahulu, langkah lainnya adalah upgrade power dengan tetap mempertahankan volumenya (cc-nya) . Tapi pada artikel ini akan sedikit dijelaskan salah satu keunggulan engine NVL bukan dari part pendukungnya, akan tetapi dari karakternya yang memang menawarkan potensi besar untuk di-upgrade street performance.

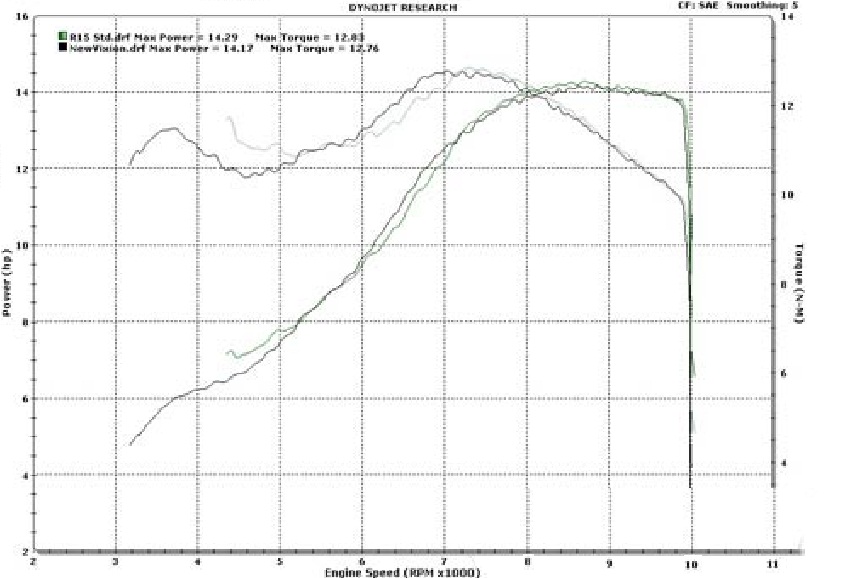

Sekarang mari kita lihat, bentuk kurva hasil pengukuran dyno untuk NVL (juga berlaku untuk R15, karena bentuknya identik)

yzf-r-15-ymh5e[Sumber : Otomotofnet.com]

Bagi yang pernah mengendarai NVL, akan merasakan bahwa engine masih memiliki torsi yang sangat kuat pada rpm puncak sebelum limiter. Hal ini karena memang power yang tersedia masih tinggi (hanya sedikit saja di bawah power puncak), sehingga jika limiter diletakkan pada rpm yang lebih tinggi lagi, masih tersedia banyak tenaga dan percepatan untuk menggapai topspeed yang lebih tinggi lagi.

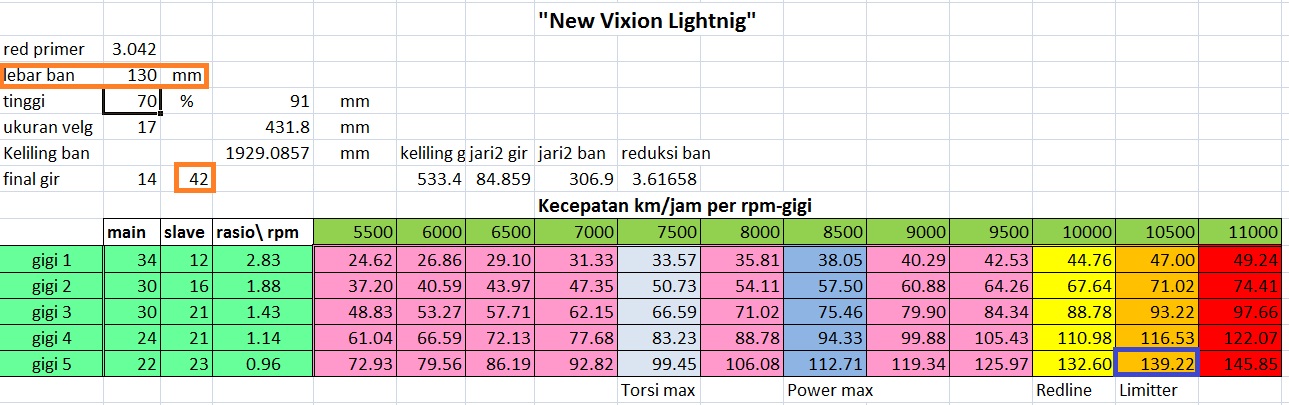

Bagi rider NVL yang berbobot ringan (55 kg ke bawah) akan merasakan engine nvl sedikit liar, dan dapat mengadopsi gir belakang yang lebih kecil (42 milik old vixion) dengan menggunakan ban belakang naik satu step jadi 130/70 (milik r15). Penggantian ini memang sedikit menurunkan akselerasi, akan tetapi lebih nyaman bagi rider yang berbobot ringan. Modif sederhana ini juga menigkatkan topspeed nvl dari 132.9 kpj (gigi-5/10500 rpm) menjadi 139.22 kpj (gigi-5/10500 rpm).

NVL speed gir42 ban130

Tapi bagi rider nvl yang tidak mau akselerasinya berkurang bisa meningkatkan limiter dengan menggunakan ECU aftermarket yang tersedia di pasar lokal, misalnya juken2 atau rc mini. Jika tanpa melakukan ubahan apapun di sektor mesin, maka kurva torsi yang dihasilkan akan terus turun mengikuti penurunan efisiensi volumetrik pada rpm yang lebih tiinggi. Yang harus kita ketahui adalah bahwa kurva torsi akan mengikuti kurva efisiensi volumetrik (VE), dengan sedikit penurunan akibat rugi-rugi pembakaran, seperti gambar berikut

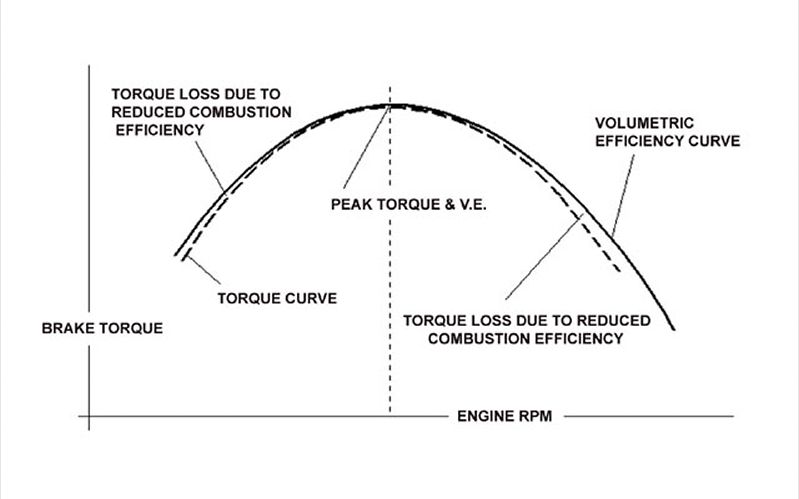

combustion_efficiency

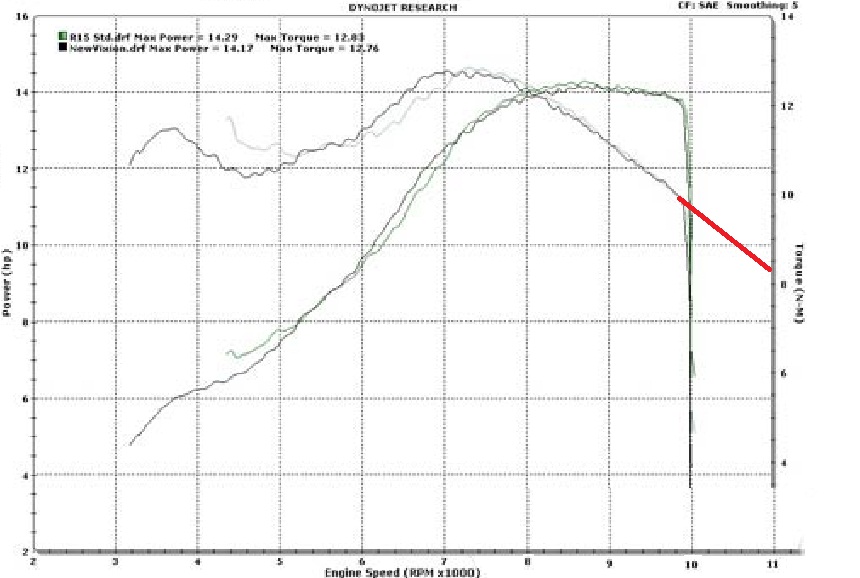

Perhatikan bentuk kurva VE, kurvanya berbentuk parabola dan setelah mencapai puncaknya akan terus menurun. Dan karena tidak dilakukan ubahan pada part penentu besarnya VE (saluran intake, diameter klep, profil camshaft dan header knalpot) maka kurva torsi nvl setelah mencapai puncaknya, juga akan menurun. Jika gambar kurva torsinya diteruskan dengan tred yang sama sampai 11500 rpm akan seperti ini

yzf-r-15-ymh5 upgrade

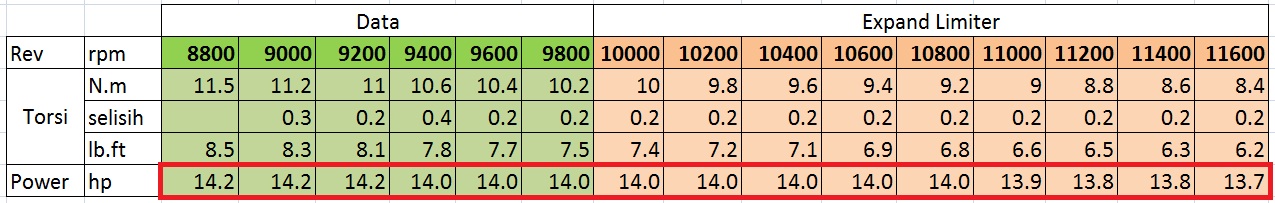

Kemudian dengan menggunakan persamaan power (hp) = torsi (lb.ft) x rpm / 5252 maka akan diperoleh power seperti tampak pada tabel berikut

NVL speed expand limiter

Dari tabel tesebut terlihat bahwa dengan hanya meningkatkan batas limiter sampai 11600, penurunan power sangat kecil cuma 0.5 hp dari power puncaknya, atau 3.72 %. Artinya rider nvl masih akan merasakan akselerasi yang kuat pada rpm di atas 10000.

Tapi jika kurang puas maka bisa meningkatkan VE lebih tinggi lagi atau menggeser puncak power di rpm 10000, dengan melakukan beberapa tahap ubahan :

  1. Dengan mengganti filter udara dengan filter racing, maka akan terjadi peningkatan power merata di setiap rpm
  2. Jika mengganti nokenas (camshaft) racing dengan overlap dan durasi yang sama, sedangkan liftnya lebih tinggi, maka akan meningkatkan power di setiap rpm
  3. Jika ingin menggeser power puncak ke rpm yang lebih tinggi maka ubahan yang harus dilakukan lebih banyak yaitu; panjang saluran intake harus diperpendek, overlap camshaft ditambah, panjang header harus dikurangi. Pada tahap ini menentukan   ubahan lainnya yaitu, peningkatan kemampuan injector untuk mengimbangi peningkatan VE agar AFR-nya tetap ideal. Juga peningkatan kapasiatas radiator, atau peningkatan kompresi water pump radiator, karena mesin jauh lebih panas dari standarnya.

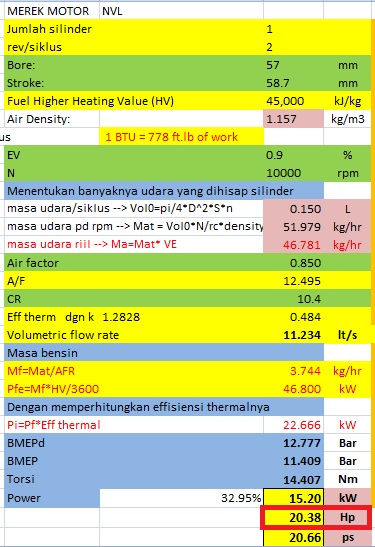

Part2 pendukung modifikasi street performance ini sudah banyak tersedia di pasar lokal, seperti ECU juken2, filter udara verrox, camshaft kawahara, knalpot r9 dll. Silahkan dilakukan ubahan-ubahan tersebut sesuai tahap dan  budgetnya. Dan jika ubahan street performance tersebut sudah sampai tahap 3 maka power yang bisa dicapai adalah 20.38 hp.

NVL SP

Sekarang tinggal pilih, mau akselerasi dahsyat ? Biarkan kondisi ban dan gir belakang nvl std

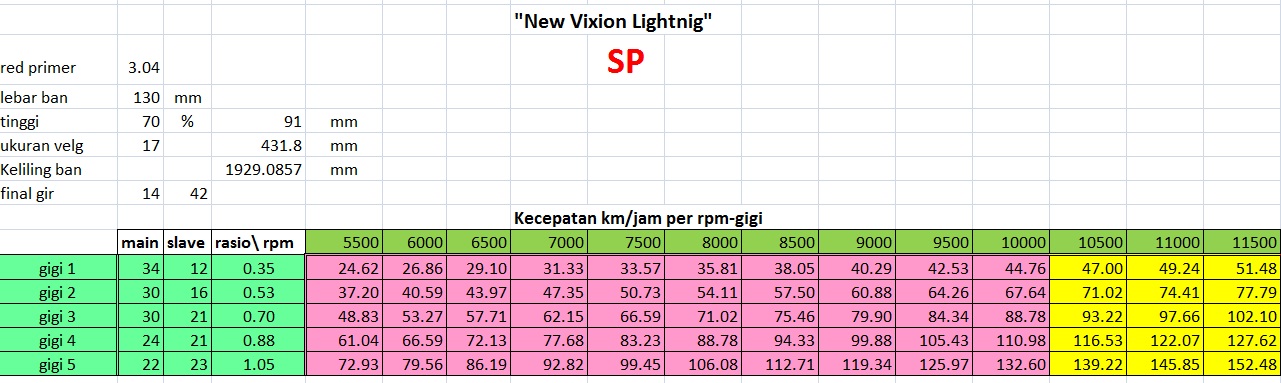

Atau mau topspeed yang mantab ? Ganti gir dengan 42 dan ban dengan 130/70, dan topspeednya 152.48 kpj, pada gigi-5, 11500 rpm.

NVL SP speed

Dengan ubahan sederhana ini, maka nvl sp akan dengan mudah mengasapi satria fu, cb150r, cbr150 bahkan r15 std.

Semoga bermanfaat, wassalamu’alaikum wR
