Memperkirakan Kenaikan Power, Setelah Menaikkan Rasio Kompresi (Compression Ratio / CR)

cr effect on performance

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.

Beberapa artikel yang lalu, sering membahas bahwa untuk menaikkan power, CR mesin harus ditingkatkan. Banyak yg hanya memahaminya seperti itu, akan tetapi jauh lebih baik jika kita dapat “memperkirakan” berapa kenaikan CR untuk power motor yg kita inginkan. Mari kita diskusikan bersama2…

Bahwa sebelum kita mempelajari hubungan antara cr dengan power, ada baiknya kita melihat kembali mengenai seberapa besar (sesungguhnya) power yang dihasilkan oleh ruang bakar, kemudian berapa yang sampai ke poros cranksahft. Coba perhatikan gambar ini

power losses

Terlihat bahwa daya yg sampai ke crankshaft cuma 25% dari daya total. Sehingga bila power motor kita di brosur tercantum volume silinder 200 cc, power 17 ps dengan cr 9:1, maka seseungguhnya power yg dihasilkan oleh pembakaran adalah =

Power total = 17 ps / 25% = 68 ps

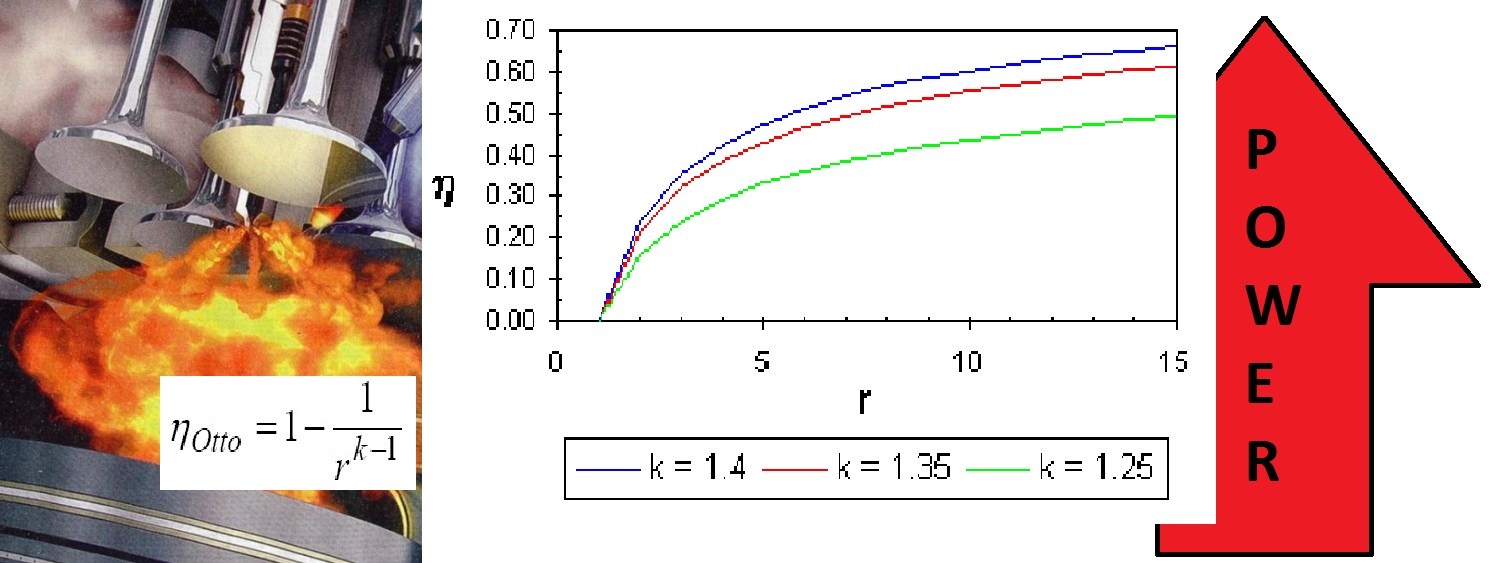

Sedangka power hasil pembakaran tersebut juga merupakan hasil dari perkalian efisiensi termal dengan dengan power potensial  yg terkandung dalam campuran bensin+udara jika terbakar. Efisiensi termal mesin otto ditentukan oleh persamaan

efisiensi kinerja

Yang mana “r” adalah nilai cr, dan “k” adalah nilai antara 1,2 s/d 1.45, kita ambil tengahnya  saja k=1.35. Maka efisiensi termal dari mesin adalah

1-(1/(9^(1.35-1))) = 0.54 = 54%

Dengan nilai ini bisa diperkirakan power terkandung dalam campuran bensin + udara (dengan massa tertentu) yg masuk dalam ruang bakar adalah =

68 ps / 54% = 126.74 ps

Inilah power potensial yg terkadung dalam campuran bensin + udaran yang akan kita jadikan acuan sebagai sumber tenaga. Jika cr kita tingkatkan menjadi 11 : 1, maka efisiensi termalnya menjadi

1-(1/(11^(1.35-1))) = 57%

sehingga energi panas pembakaran akan menghasilkan power

126.74 ps * 57% = 71.9847 ps

dan jika kita anggap power yang sampai ke poros crankshaft cuma 25% maka, besarnya sekarang menjadi

71.9847 ps * 25% = 17.996 ps

Dan persamaan ini sifatnya umum, bisa diaplikasikan pada semua mesin  4 tak dengan pembakaran menggunakan busi. Lalu bagaimana melakukan peningkatan nilai CR ?

Perlu diingat kembali bahwa nilai cr =

cr = (volume ruang bakar + volume csilinder) / volume ruang bakar

Untuk lebih jelasnya perhatikan gambar berikut

Compression_Ratio

Jadi jika volume silinder (Vs) = 200 cc, cr=9, maka volume ruang bakarnya (Vtdc) =

9 = (200 cc + Vtdc) /Vtdc

=> 9 Vtdc = 200 cc + Vtdc

=> (9-1) Vtdc = 200 cc

=> Vtdc = 200/8 = 25 cc

Jadi kalo mau meningkatkan cr, volume ruang bakar harus diperkecil, dengan berbagai cara. Misalnya dengan menggunakan piston jenong, memapas head silinder atau mengurangi paking. Jika ingin menaikkan cr menjadi 11, maka velume ruang bakar harus diperkecil menjadi

Vtdc = 200/(11-1) = 200/10 =20 cc (berkurang 5 cc)

Jika ingin melakukan pemapasan head,  maka perlu diketahui ukuran bore x stroke mesinnya = 63.5 x 62.2. Banyaknya pemapasan head (mm) adalah  = pengurangan cc Vtdc / luas piston (cm2)

5 cc / ((22/7) x 63.5^2/4)

=> 5 cc / 31.682 = 0.1578 cm =1,58 mm (lumayan tinggi juga)

Jadi tinggi pemapasan head silinder 1.58 mm.

Ane rasa cukup ini dulu yg bisa ane tuliskan, memang penggunaan rumus masih secara kasar jadi ada kemungkinan terjadi kesalahan. Kepada suhu2 yg lebih tahu/kompeten mohon koreksi dan masukannya.

Semoga bermanfaat, wassalamu’alaikum wR wB.
