[Pengenalan Mesin] Mekanisme Pemindah Gigi Transmisi


gearbox

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan


Sering kita mendengar ungkapan “6-percepatan” atau “gigi nya sampai 6”, dan mungkin yang terbayang adalah kumpulan gir seperi gambar di atas, tapi jangan sampai kebayang gigi-nya marwoto ya. Kemudian dalam praktek sehari2, dalam penggantian gigi, baik naik ataupun turun, dengan menggunakan kaki kiri bagi kebanyakan motor dengan transmisi manual, mungkin terselip pertanyaan “gimana caranya proses pemindahan gigi?”. Nah dalam artikel kali ini kita akan membicarakan, bagaimana gerakan kaki kiri dapat memindahkan gigi, naik maupun turun.

Sekarang mari kita lihat dulu komponen2 dan letaknya, yang terlibat dalam sistem pemindah gigi transmisi

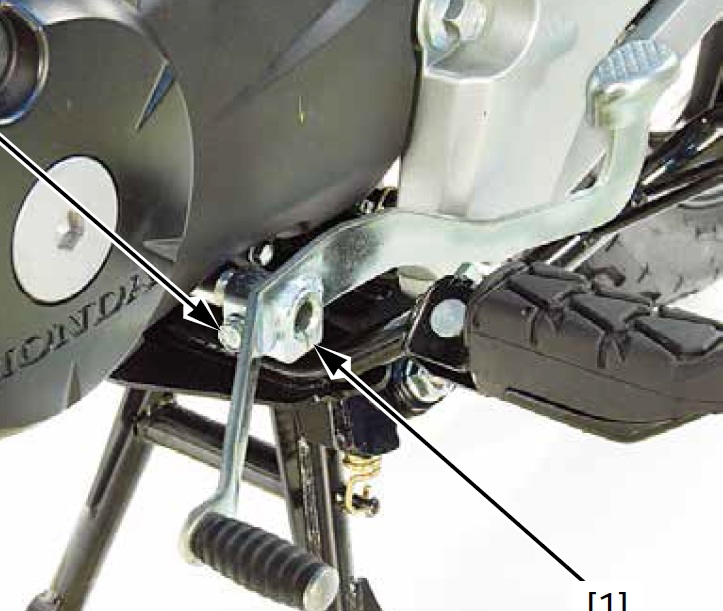

1. Tuas pemindah gigi

pemindah gigi

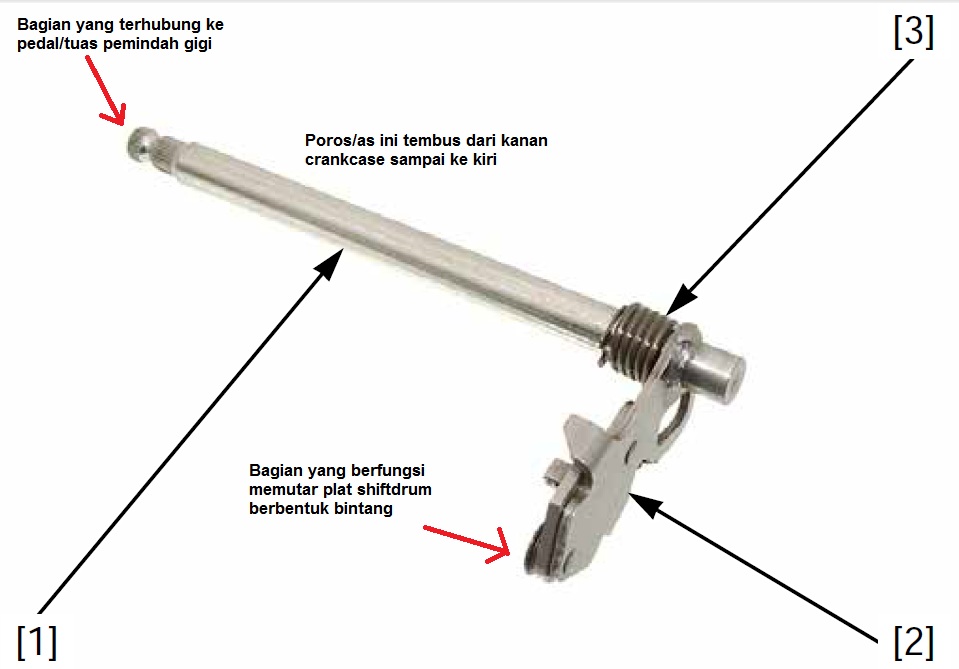

2. Poros penerus gerakan tuas ke penggeser gigi

pemindah gigi as

3. Gearshift cam plate, plat pemutar shiftdrum berbentuk bintang

pemindah gigi bintang

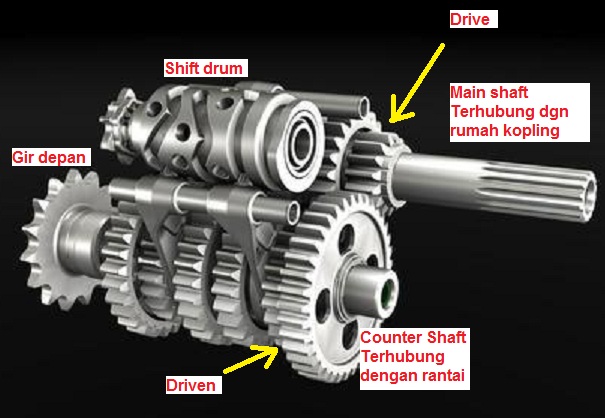

4. Shift drum yang terhubung dengan gearshift plate dan berada di dalam crankcase. Letak shift drum sangat berdekatan dengan garpu pemindah/shift fork dan gigi transmisi/transmission gear.

pemindah gigi gearbox

Sistem transmisi bekerja sama dengan sistek kopling untuk melakukan pemindahan gigi. Saat motor jalan/bekerja, setelah handle kopling di tekan, barulah sistem transmisi siap bekerja, yaitu dengan urutan :

  1. Tuas pemindah gigi ditekan oleh kaki kiri
  2. Putaran diteruskan oleh as ke tangan pemindah (spindle)
  3. Gerakan spindle yang nyangkut di pin2 pada gearshift plate (bintang) membuat bintang berputar sekitar 60 derajat. Supaya posisi pergeseran tepat pada tempatnya, maka putaran bintang ditahan oleh stopper.
  4. Karena bintang terhubung langsung dengan shift drum, maka shift drum juga ikut berputar.

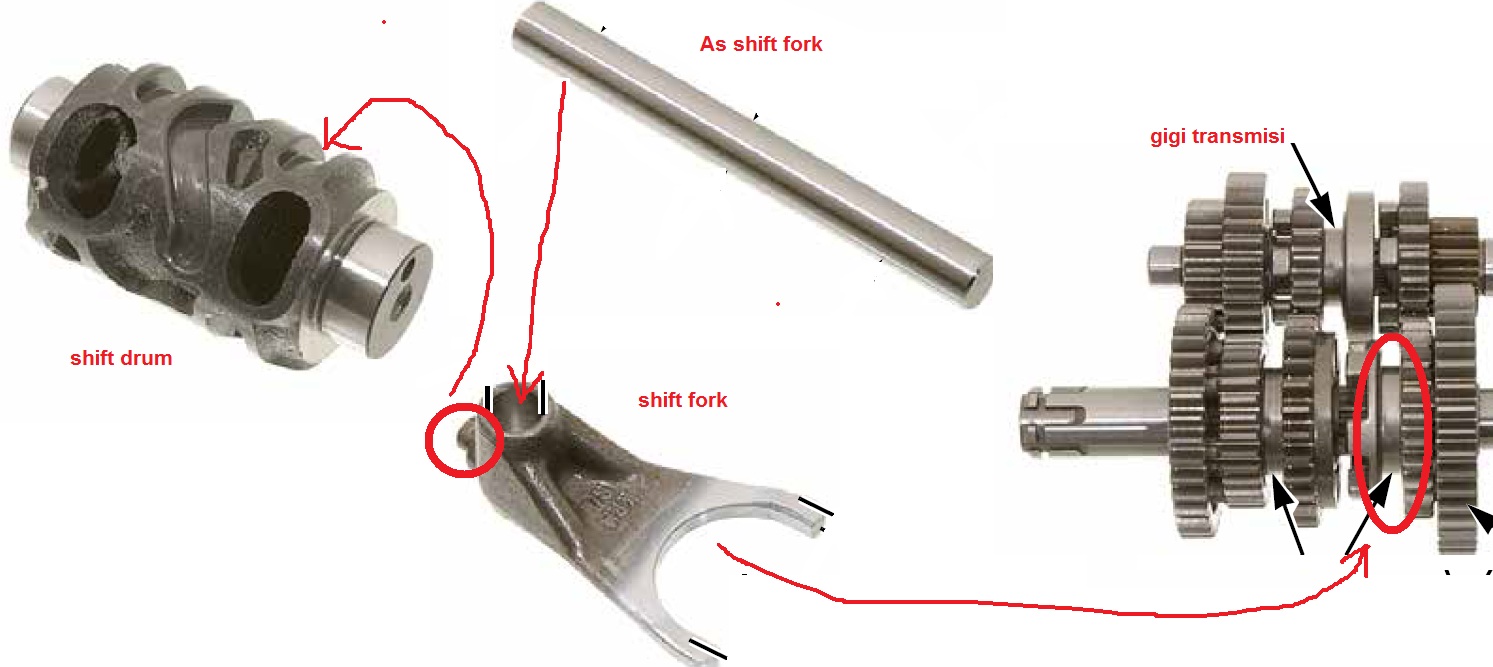

  5. Karena garpu pemindah (shift fork) ujung terletak di alur pada shift drum maka garpu pemindah akan bergerak naik atau turun, untuk memindah posisi gir baik masa mainshaft atau pada countershaft.
  6. Dan terjadilah pemindahan gigi, naik atau turun

hubungan komponen transmisi

Untuk mendapatkan visualisasi yang lebih baik, bisa kita lihat beberapa video animasi berikut [Sumber : youtube]

Itulah sekilas prinsip kerja dari sistem pemindah gigi pada transmisi manual sepeda motor, kalau ada kurangnya mohon maaf dan ane berharap bro2 yang lebih faham nambahin. Semoga bermanfaat, wassalamu’alaikum wR wb
