Penyimpangan Perhitungan Topspeed dengan Menggunakan Informasi RPM dan Rasio Transmisi

Juni 12, 2014 motogokil Motorcycle 0

topspeed by ratio

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan

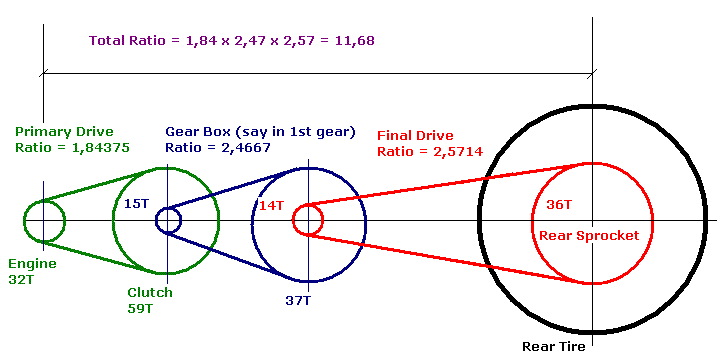

Pada artikel yang lalu, dijelaskan bahwa penghitungan topspeed (riil di jalan) dengan menggunakan racelogic atau alat semacamnya yang berbasis gps tidak tepat 100%, masih ada error-nya meskipun sedikit. Nah sekarang mari kita bahas mengenai penghitungan topspeed dengan menggunakan  informasi rpm dan rasio reduksi gir baik primer, transmisi maupu akhir (sekunder/sprocket). Jika kita lihat secara keseluruhan, maka total reduksi putaran mesin/crankshaft dan putaran ban, seperti tampak pada gambar berikut

gc_drivetrain

Jadi putaran di ban adalah = putaran mesin / total rasio, misalnya mesin berputar 11680 rpm, maka ban berputar 11680/11.68 = 1000 rpm. Mengani jarak pergerakan motor per waktu (kecepatan), tinggal kali saja rpm dan lingkar ban.

Misalkan ukuran ban 140/70-17,

maka keliling ban = 2pi  x  (17 inch/2 + 140 mm x 70%) = 2 x (22/7) x (8.5 inch + 98 mm)

jika 1 inch = 25.4 mm, maka keliling ban = 1973.0857 mm.

Sehingga kecepatannya adalah = 1000 x 1973.0857 mm = 1973085.7 mm / menit

atau => 1973085.7 x 60 / 1000000 = 118. 39 km/jam.

Mengenai permasalahan ini sudah pernah juga dibahas pada artikel sebelumnya, mungkin bisa dijadikan referensi tambahan.

Dari bagian-bagian yang tercakup dalam penyaluran putaran mesin sampai ban belakang, maka akan bisa kita dapatkan beberapa kemungkinan kesalahan. Kemungkina kesalahannya minimal ada di 3 tempat, yaitu :

1. Kopling (clutch)

kopling2

Pada kondisi tertentu putaran antara rumah koling dan mainshaft tidak sama, alias terjadi slip, sehingga rpm yang sampai ke roda belakang lebih kecil dari yang seharusnya. Pada motor bebek kopling otomatis dan matic, kerugian lebih besar lagi, karena sumber slip nya bertambah

kopling

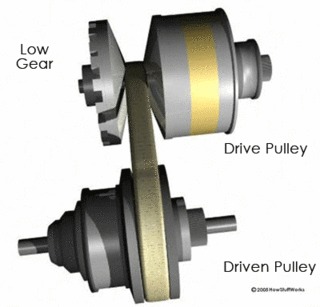

transmission matic

2. Penurunan lingkar ban, karena kurang angin

ban kurang angin

Jika angin ban kurang, maka ban tidak bundar sempurna sehingga jari-jari ban sedikit berkurang.  Karena jari-jari berkurang, maka kecepatan perpindahan motor pada rpm tertentu akan lebih rendah dari yang seharusnya.

3. Akurasi nilai rpm dari tachometer (speedometer); jika penunjukkan rpm oleh speedometer tidak akurat, maka otomatis penghitungan kecepatan juga salah.

Slip antara ban dan aspal juga bisa mengakibatkan penurunan kecepatan, tapi untuk kondisi standar dan pengukuran standar slip antara ban dengan aspal sangat kecil terjadi,  karena aspal kasar dan ban punya sifat mengigit (koefisien gesek sangat besar). Untuk motor kopling manual yang digunakan dengan menaikkan throttle secara perlahan (smooth) slip kopling bisa diabaikan.

Semoga bermanfaat, mohon maaf  jika ada salah dan kurangnya. Kepada suhu-suhu yang lebih kompeten mohon masukan dan koreksinya, wassalamu’alaikum wR wB.
