Reduksi Versnelling (Gigi / Gear) dan Pengaruh Shifting Gear / Pindah Gigi [Bagian 2]


shifting acceleration

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan


Dalam artikel terdahulu sudah sedikit diceritakan mengenai shifting gear/ pindah gigi. Yang mana setelah pindah akan terjadi penurunan rpm. Yang tidak diinginkan adalah setelah pindah gigi, torsi sangat jauh berkurang, dan ini sangat merugikan, karena memerlukan waktu untuk mendapatkan torsi seperti sebelumnya. Untuk race hal ini benar2 harus dihindari, sehingga perlunya memahami perpindahan gigi yang optimum, dimana penurunan torsi tidak terlalu besar.

Bagi kita yang sudha terbiasa naik motor, mungkin bisa memperkiran kapan kita harus pindah gigi. Tapi kita akan kesulitan menjawab jika ada yang bertanya mengenai pindah gigi, tapi dengan menggunakan motor yang berbeda. Kita tidak bisa menyamakannya dengan motor kita, karena bisa jadi karakter/kurva torsi dan powernya berbeda. Untuk menjawabnya, mari kita bahas bersama2.

Perpindahan gigi yang optimum bisa dijelaskan dengan presisi, jika kita memiliki data2 sbb :

  1. Reduksi gigi2nya
  2. Kurva torsi vs rpm

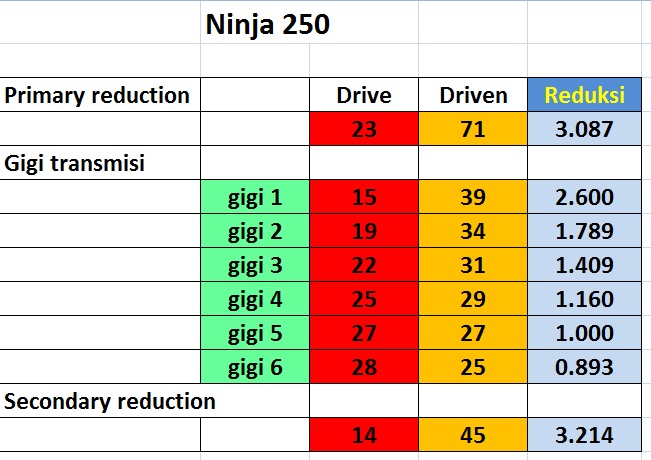

Mari kiya coba dengan menggunakan contoh motor ninja 250Seperti sdh diketahui dalam artikel terdahulu ninja memiliki reduksi gigi2 sbb:

reduksi transmisi ninja

Kemudian dengan mengacu pada contoh hasil pengukuran dyno test ninja 250

ninja250

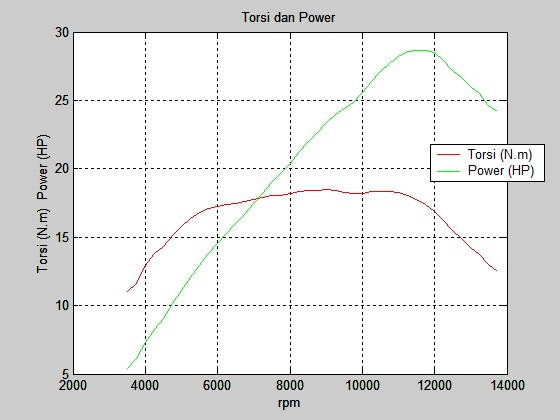

Jika digambar menjadi seperti ini

ninja250 torsi hp

Kemudian kalau ditabelkan secara ringkas menjadi seperti ini

ninja250 akselerasi vs speed

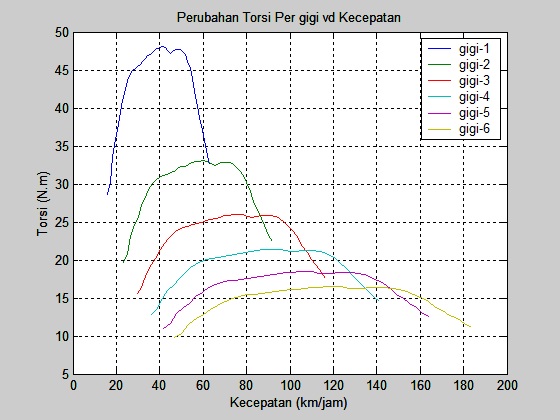

Jika kita buat grafik akselerasi/torsi sebagai fungsi kecepatan, maka akan terbayangkan di mana kita harus pindah gigi.

ninja250 torsi vs speed

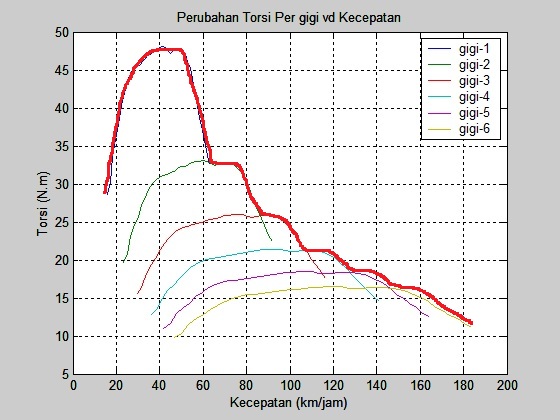

Dengan memperhatikan garafik, maka yang kita inginkan adalah kecepatan akan selalu bertambah seiring dengan perpindahan gigi. Sehingga diharapkan meskipun terjadi penurunan, pertambahan kecepatan berlansung lancar. Sehingga gambar di atas menjadi seperti ini

ninja250 torsi vs speed up

Inilah yg dilakukan pembalap saat ingin mencapai topspeed maksimal, dilintasan lurus, secepat2nya. Dan hal ini dapat dilihat jelas prakteknya pada drag race.

Sekarang kita mulai bagaimana pindah gigi tanpa harus kehilangan waktu yang banyak. Lihat gambar di atas, untuk mendapatkan momen shifting yang baik, tidak harus samapi red-line/limiter. Akan tetapi pada saat yang pas, dimana ketika berpindah gigi, torsi/percapatannya berada pada puncak kurva/optimum. Jadi perindahannya kira2 seperti ini ;

  1. gigi 1 ke 2 di kecepatan 60 kpj
  2. gigi 2 ke 3 di kecepatan 88 kpj
  3. gigi 3 ke 4 di kecepatan 106 kpj
  4. gigi 4 ke 5 di kecepatan 128 kpj
  5. gigi 5 ke 6 di kecepatan 145 kpj

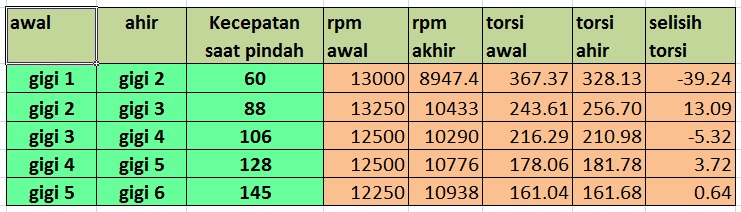

Kemudian posisi kecepatan ini kita coba transformasikan ke dalam perubahan rpm dan torsi saat perpindahannya. Dengan menggunakan persamaan RPM baru = RPM lama x reduksi baru/reduksi lama.

ninja250 shifting

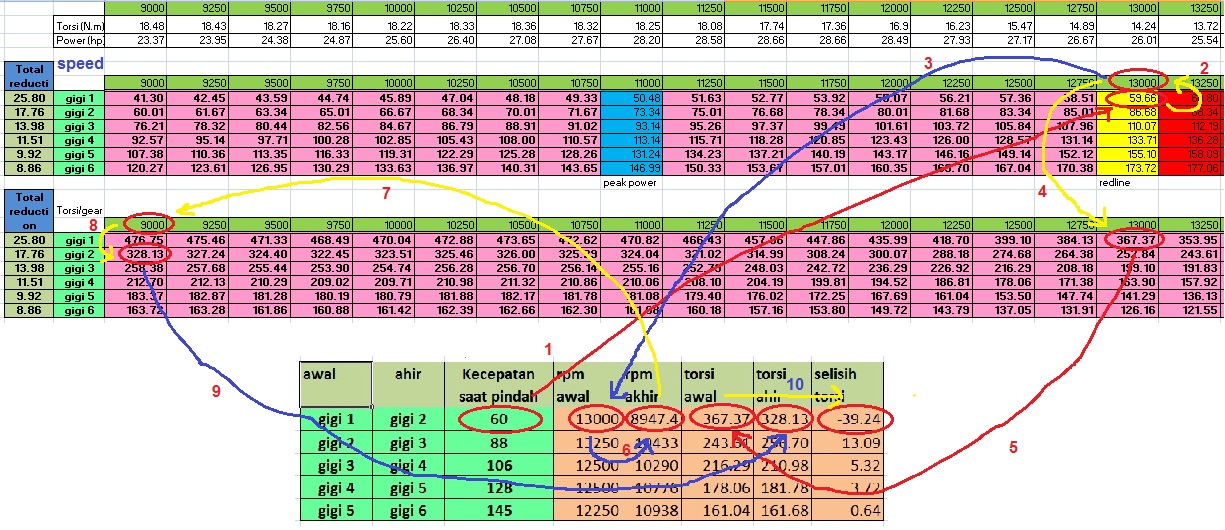

Bisa dilihat dari tabel di atas, jika shiftingnya tepat maka torsi malah bisa naik dan kalaupun turun, tutunnya cuma sedikit sekita 11%. Oya caranya mendapatkan isian tabel di atas bisa mengacu pada gambar berikut

ninja250 shifting step calculation

Wah ruwet juga, ya. Ok deh ane coba jabarin satu2 langkahnya ;

  1. Jika dipilih pindah dari gigi 1 ke 2 pada kecepatan 60 kpj, maka cari keceptan pada gigi satu yang mendekati 60kpj di tabel speed, kemudian diketahui rpm nya yaitu 13000 rpm
  2. Kemudian periksa pada tabel torsi, gigi-1 , 13000rpa torsinya (di ban) = 367,37 Nm
  3. Hitung rpm saat pindah ke gigi-2 = 13000 x 1.789 / 2.6 = 8947.4 rpm,
  4. Kemudian cari pada tabel torsi gigi-2 untuk rpm =8947.4 dibulatkan=9000, ketemu = 328.13
  5. Nah dari dua data pada gigi-1 dan 2 ini diperoleh selisih torsinya = -39.24 N.m, artinya saat pindah gigi 1 ke 2 ada penurunan torsi 39.24 N.m, atau mendekati 11%

Kira2 sampai disini dulu pembahasan tentang shifting gear, semoga bermanfaat, wassalamu’alaikum wr wB.
