[VE] Keuntungan Head Ber-Klep Banyak

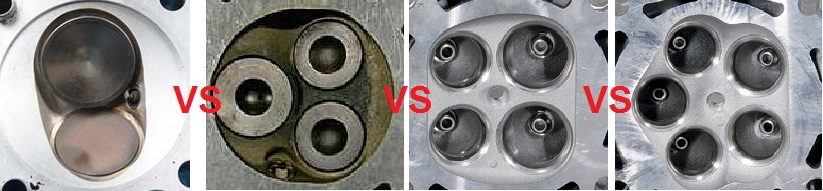

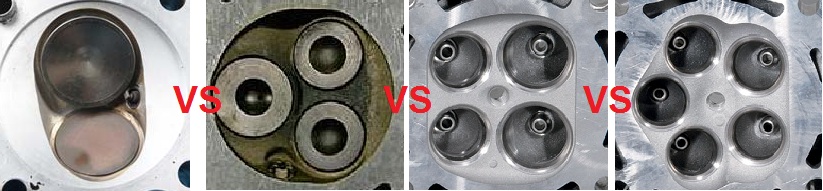

multi valve

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.


Ada beberapa hubungan yang sering ditanyakan mengenai permasalahan klep, baik dari sisi diameternya maupun dari sisi jumlahnya. Pertanyaan tersebut adalah :

  1. Apa hubungannya lebar klep dengan top speed ?
  2. Ada atau tidak hubungan antara jumlah klep dengan top speed ?

Pertanyaan ini muncul karena ada beberapa kejadian diantaranya,

“top speed motor 2 klep kok bisa lebih tinggi dari 4 klep”, atau kasus yang lain

“sama2 4 klep, tapi yang satu lebih kenceng dari yang lain ”

Mari kita diskusikan bersama2, apa kontribusi dari lebar dan jumlah klep terhadap top speed ….

Diketahui bersama bahwa udara yang masuk ke saluran intake, akan melewati daerah di sekeliling payung klep.

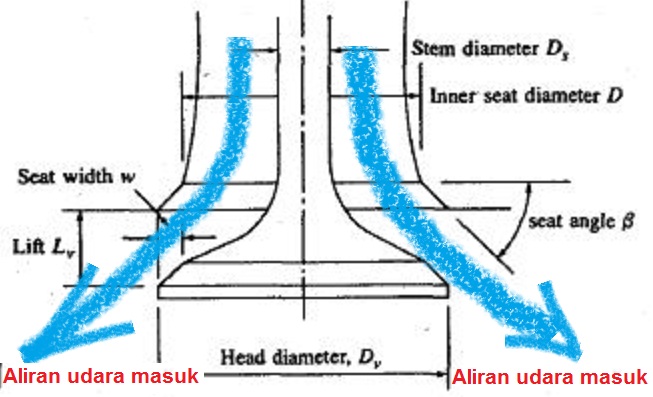

air flow through poppet

Jadi besarnya aliran udara tergantung dari luas daerah sekeliling klep yang terbuka, yang luasnya ditentukan oleh persamaan berikut

Area aliran/flow area (Af) = (22/7) x diameter klep in x tinggi anggkatan klep

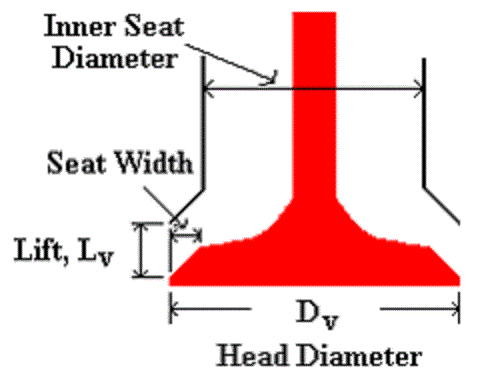

flow area

flow area2

Luas area alirannya (curtain area) yang berwarna oren. Sehingga dengan menggunakan persamaan tersebut bisa dibandingkan antara engine dengan 2 klep dan 4 klep sebagai contoh berikut.

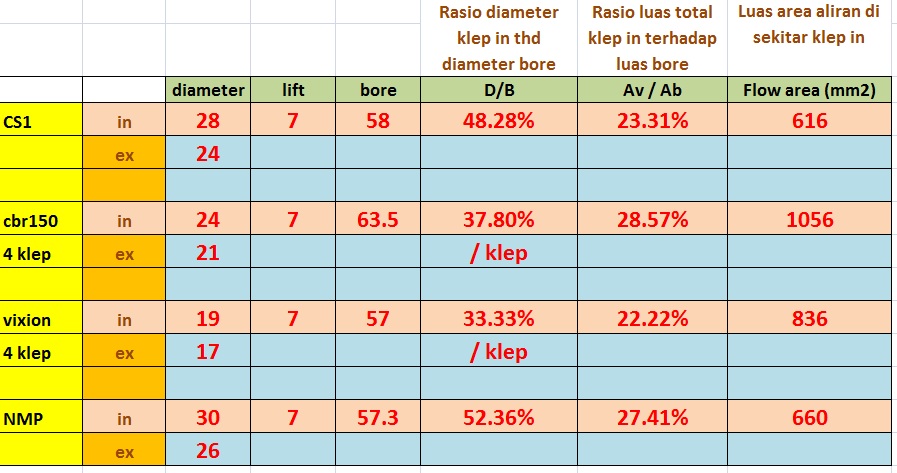

flow area komparasi

Perhatikan perbandingan antara klep-in CS1 dan NMP, meskipun CS1 bore nya lebih besar, akan tetapi diameter/lebar klep-in lebih kecil, sehingga flow area-nya juga lebih kecil. Hal yang wajar, klep-in lebih kecil, flow area juga lebih kecil, VE juga pasti lebih kecil, sehingga power NMP sedikit lebih besar dari CS1. Meskipun demikian karena CS1 overbore, maka CS1 memiliki power puncak di rpm yang lebih tinggi dari NMP, sehingga topspeed nya juga lebih tiinggi.

Kemudian perhatikan perbandingan antara NMP dgn Vixion. Walaupun luas klep-in total vixion lebih kecil, tapi karena terdiri dari 2 klep, maka flow area-nya lebih luas, sehingga VE juga lebih tinggi, makanya power vixion lebih tinggi dari CS1 maupun NMP.

Kemudian, sekali lagi perhatikan perbandingan antara Vixion dan CBR150 (sama dengan CB150R). Meskipun sama2 4 klep tapi lebar klep-in cb lebih lebar dari vixion, sehingga flow area cb lebih luas dari vixion. Hal ini adalah wajar karena masing2 untuk mendukung sifat dasar enginenya, cb-overbore-lebih mementingkan VE, vixion-overstroke-lebih mementingkan cfm.

Semua perbandingan ini dengan asumsi lift klepnya disamakan 7 mm, jadi jika lift kenyataan lebih kecil, maka flow area-nya akan semakin sempit VE juga akan lebih kecil pada high rpm.

Ukuran klep2 tsb adalah ukuran std, dan bisa dibandingkan dengan tabel berikut, apakah ukuran tsb sudah optimum atau belum. Jika belum, maka masih bisa diipgrade untuk meningkatkan flow area-nya.

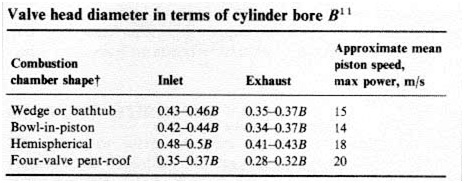

diameter valve vs bore

Maka terlihat bahwa ukuran klep cb dan nmp sudah optimum, sementara ukuran klep in cs1 dan vixion masih bisa diupgrade.

Selain memiliki keuntungan memiliki area aliran udara yang lebih luas, penggunaan multi valve (klep banyak) juga memberikan keuntungan, yaitu :

  1. Karena jumlahnya lebih banyak, maka ukuran klep kecil dan ringan. Karena ringan maka mudah dikontrol untuk membuka secara presisi. Karena bobot klep yang ringan memiliki momen inerisia yg kecil saat membuka, sehingga memperkecil terjandinya floating saat high rpm, putaran tinggi.
  2. Momentum yang diberikan saat menutup juga kecil, sehingga mengurangi kerusakan seating klep dan payung klep.
  3. Karena flow area cukup besar, maka untuk tujuan efisiensi, lift klep nya bisa diturunkan. Hal ini akan memberikan keuntungan, dapat menggunakan per yang lebih lunak, tanpa khawatir klep akan floating. Akibat penggunaan per klep yang lebih lunak dan lift yang lebih rendah, maka akan meringankan kerja camshaft, kamprat dan crankshaft. Kerugian di crankshaft akan lebih kecil dan torsi akan meningkat (lebih terasa).

Karena keuntungan2 inilah maka wajar jika semakin banyak klep, power puncak dapat diletakkan pada rpm yang lebih tinggi. Untuk 2 klep – hemisperical (kubah ruang bakar sebagian bola) power puncaknya bisa diletakkan pada piston speed 18 m/s, sedangkan 4 klep – pentroof bisa sampai 20 m/s. Jika rpm lebih tinggi, otomatis topspeed nya juga lebih tinggi.

Demikian ulasan singkat mengenai hubungan klep banyak dengan topspeed, semoga berguna, wassalamu’alaikum wR wB.
