Pengaruh Urutan Pengapian (Firing Order) pada Mesin Multi Silinder

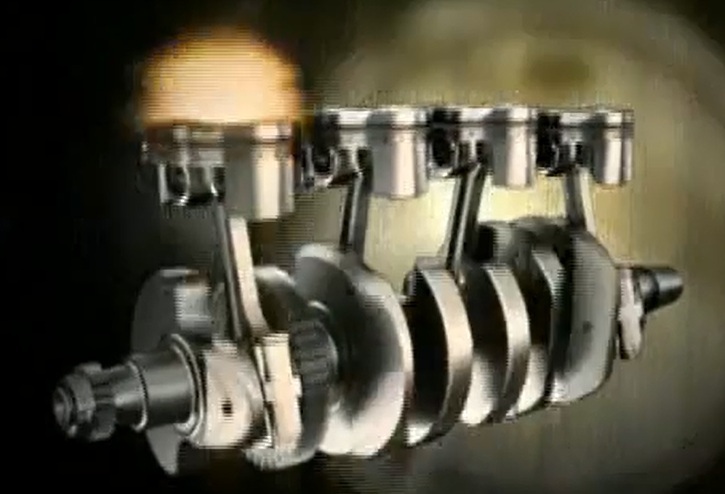

firing order inline-4

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai ke tujuan.

Pada engine (mesin) 4 tak, salah satu langkahnya adalah pembakaran. Untuk spark ignition engine (SIE), pembakaran diawali dengan letikan api di busi. Untuk motor dengan engine multi silinder, urutan pengapian (firing order) setiap silindernya ternyata sangat berpengaruh terhadap beberapa variabel penentu performa, terutama untuk motor balap. Variabel performa yang dipengaruhi oleh firing order adalah :

  1. Getaran mesin
  2. Proses pendinginan mesin
  3. Pembentukan backpressure pada knalpot (muffler)

Bagaimana penjelasannya ???  Yuk kita diskusikan…

Pengaruh Firing Order Terhadap Getaran Mesin

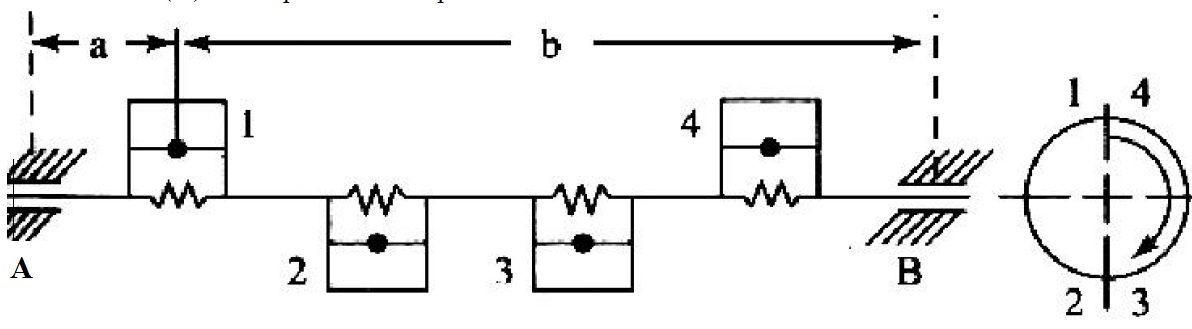

Perhatikan diagram blok mesin inline-4 di bawah ini, dimana A dan B adalah posisi bearing, sedangkan 1,2,3 dan 4 adalah nomor silinder.

inline 4 diagram

Pada pengapian pertama pada silinder 1, akan menghasilkan tekana p, yang akan menimbulkan gaya pada bearing A sebesar {pA x [b / (a + b)]} dan pada bearing B sebesar {pA x [a / (a + b)]}. Beban pada A jauh lebih besar daripada pada B. Jika pengapian selanjutnya adalah silinder nomor 2, ketidakseimbangan ini beban pada bearing A dan B akan berlanjut dan akan memperburuk masalah keseimbangan getaran crankshaft & akan menghasilkan getaran mesin yang cukup berat.

Tapi jika pengapian selanjutnya dilakukan pada silinder nomor 3 setelah silinder nomor 1, maka beban mungkin akan lebih merata. Sudah tahu kan jika getaran mesin berlebihan, apalagi untuk balap, maka akan menguras tenaga pembalap. Motor juga akan sulit ditaklukkan saat deselerasi, akselerasi di tikungan.



Pengaruh Firing Order Terhadap Proses Pendinginan Mesin
Ketika silinder pertama melakukan pembakaran maka akan terjadi kenaikan suhu di sekitar silinder 1. Jika pembakaran selanjutnya adalah silinder 2, maka bagian mesin antara silinder 1 dan 2 mangalami panas yang berlebihan (overheat). Tapi jika pembakaran selanjutnya (setelah silinder 1) adalah silinder 3, maka masalah overheating dapat dikendalikan ke tingkat yang lebih rendah, karena ada waktu yang cukup bagi daerah di sekitar silinder 1 untuk mendingin.

Semua pasti sudah faham bahwa mesin motor balap dapat berputar sangat tinggi 18000 rpm, maka mesin akan sangat panas. Jika sistem pendingin tidak mampu mengatasi overheat pada mesin, maka mesin akan jebol.



Pengaruh Firing Order Terhadap Pembentukan Backpressure

Selanjutnya mari kita pertimbangkan aliran gas buang dalam pipa knalpot. Setelah terjadi pembakaran di silinder pertama, gas buang mengalir ke pipa knalpot. Jika pembakaran selanjutnya adalah silinder 2, maka yang akan terjadi adalah sebelum gas buang dari silinder 1 tuntas keluar dari pipa knalpot, gas buang dari silinder 2 akan mencoba untuk menyusul (berdesakan ingin keluar) pada pipa yang sama. Hal ini mengharuskan pipa knalpot dibuat lebih besar, jika tidak maka backpressure di dalamnya (pipa knalpot) akan meningkat dan kemungkinan besar akan terjadi arus balik gas buang kembali ke silinder.

Jika pembakaran selanjutnya silinder nomor 3, maka pada saat gas buang dari silinder 3 akan masuk ke dalam pipa knalpot, gas dari silinder 1 akan memiliki waktu yang cukup waktu untuk keluar. Dengan demikian, pembentukan backpressure yang berlebihan dapat dihindari.

Back pressure yang berlebihan akan mengurangi performa engine, karena pembilasan ruang-bakar akan terhambat. Dalam silinder akan tersisa gas buang yang menempati sebagian volume, yang seharusnya terisi oleh gas segar yang akan dibakar. Sehingga jumlah gas segar yang dibakar lebih sedikit dari yang seharusnya, akibatnya performa turun.

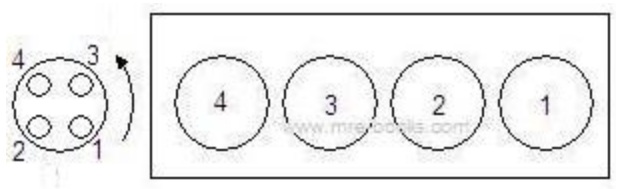

Dari tiga pertimbangan ini, maka firing order yang optimum adalah 1 – 3 – 4 – 2. Perhatikan posisi silinder dan terminal kabel busi di distributor

firing order inline-4 dist

Begitulah kira-kira pengaruh urutan pengapian (firing order) untuk engine multi silinder. Dengan memahami pengaruh firing order ini, barulah kita akan mudah memahami kekurangan dan kelebihan sistem pengapian model screamer dan bigbang (sudah banyak blogger yang mbahas, kapan-kapan kita bahas secara lebih detil).

Semoga bermanfaat, wassalamu’alaikum wR wB.
