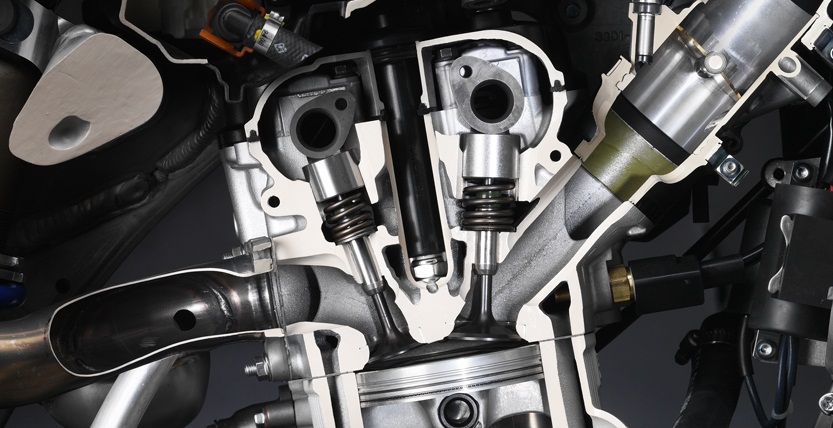

Beberapa waktu yang lalu ramai dibicarakan tentang aplikasi vva pada motor kecil, khususnya yamaha nmax150. Aplikasi vva memang bertujuan agar engine mendapatkan performa optimum melalui desain camshaft pada “beberapa” putaran engine (rpm) tertentu. Sesungguhnya aplikasi vva pada engine 4-tak bukan barang baru, akan tetapi aplikasinya pada engine sepeda motor cc kecil, inilah yang baru, sehingga layak dijadikan bahan promosi.
Dalam dunia optimasi performa engine, untuk menghasilkan pemasukan udara ke dalam silinder yang sebanyak-banyak bukan hanya menggunakan vva. Akan tetapi ada cara lain yang justru lebih sederhana dan lebih efektif, yaitu tuning pada saluran intake dan exhaust. Jika kita ingin mengoptimasi performa engine pada beberapa titik rpm, maka panjang saluran intake (runner/manifold) dan panjang header kanalpot harus bersifat variable, dan bisa diubah sesuai rpm yang kita inginkan. Mengenai bagaimana men-tuning panjang saluran intake dan header knalpot pernah ane ulas di beberapa artikel sebelumnya dengan cukup lengkap. Untuk tuning intake dapat dilihat di artikel ini dan tuning panjang header knalpot dapat dilihat di artikel ini.
Jika pada artikel-artikel sebelumnya perancangan panjangn intake dan panjang header kenalpot dilakukan fix pada “suatu” putaran engine tertentu, lalu bagaimana merancang panjang intake dan header knalpot untuk “beberapa” putaran engine ?…. Mari kita diskusikan bersama
Variable Intake Runner Length
Pada prinsipnya perancangan intake runner dan pipe header yang variable sama dengan perancangan yang “fix” pada suatu rpm tertentu. Akan tetapi kita harus merancangnya untuk beberapa (2 atau 3) rpm tertentu. Selanjutnya perlu ditambah dengan mekanisme bagaimana melakukan perpindahan (switch) dari suatu kondisi ke kondisi lainnya.

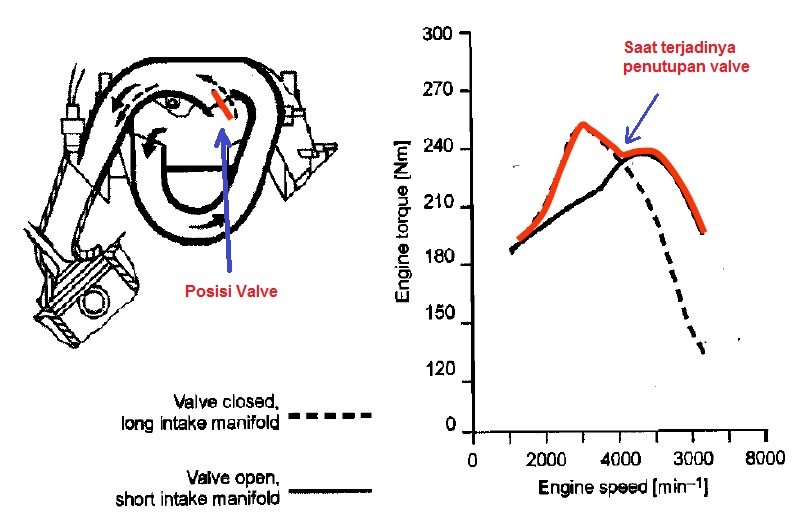

Perancangan panjang beberapa intake runner menghasilkan beberapa kurva power, seperti tampak pada gambar berikut (2-stage)
Panjang saluran sudah diperhitungkan berdasarkan frekuensi (rpm) tertentu dengan memanfaatkan fluktuasi tekanan positif dan negatif dalam intake. Pada saat putaran rendah, katup/klep tertutup sehingga udara melalui saluran intake yang lebih panjang. Saat itu torsi maksimal diperoleh pada rpm rendah, sedangkan pada rpm tinggi melemah. Oleh karena itu dengan membuka katup maka udara akan masuk ke dalam silinder melalui saluran intake yang lebih pendek, sehingga pada putaran tinggi pun torsi yang lebih besar masih bisa diperoleh.

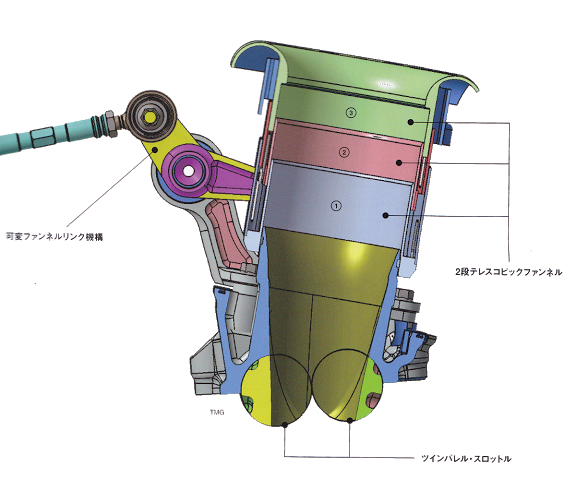

Dan yang berikut ini untuk perubahan panjang runner 3-stage (Audi v8)

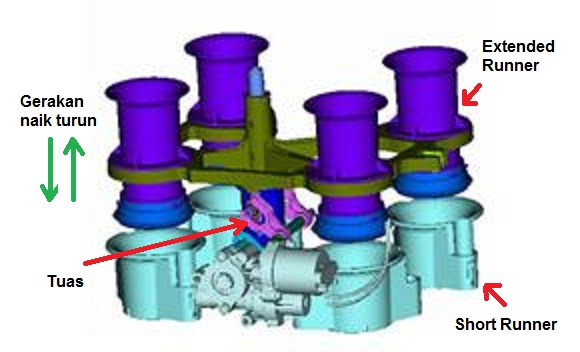

Pada sepeda motor, umumnya menggunakan mekanisme lepas-pasang intake runner dengan meggunakan tuas elektronik seperti gambar di bawah ini

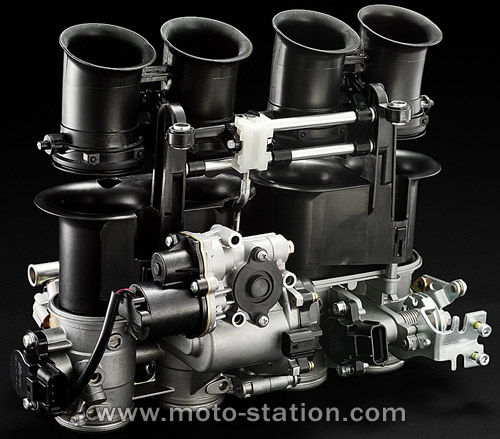

Penampakan riilnya
Dan untuk yang 3-stage, seperti ini
Variabel Exhaust Header

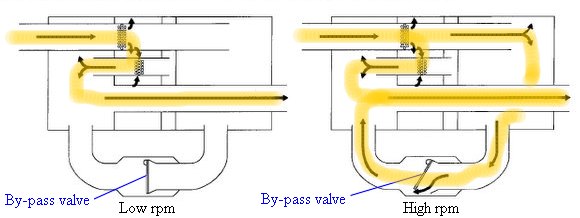

Seperti halnya tuning intake runner, begitu pula dengan tuning pada pipa knalpot (pipe header). Mekanisme perubahan tuning rpmnya dapat dilakukan dengan menggunakan valve untuk perubahan panjang (variable length) dan juga untuk perubahan back pressure. Untuk perubahan panjang (mirip dengan variable intake runner) yang itu dengan mengubah jalur aliran gas buang, seperti di bawha ini

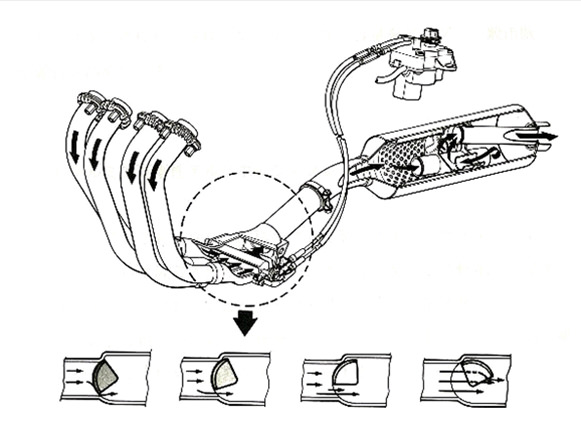

Sedangkan untuk mengubah besarnya back pressure dengan cara yang lebih sederhana yaitu dengan menggunakan valve pada jalur exhaust nya (tanpa rekayasa saluran yang rumit). Pada yamaha disebut sistem EXUP (Exhaust Ultimate Power Valve).

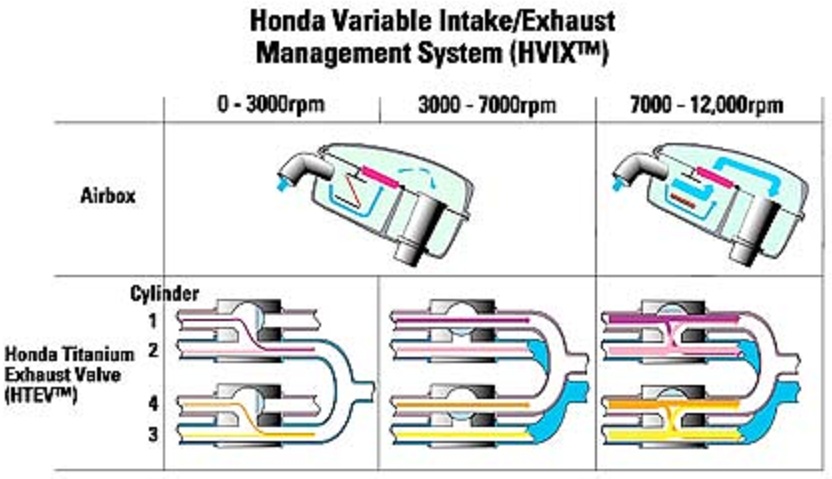

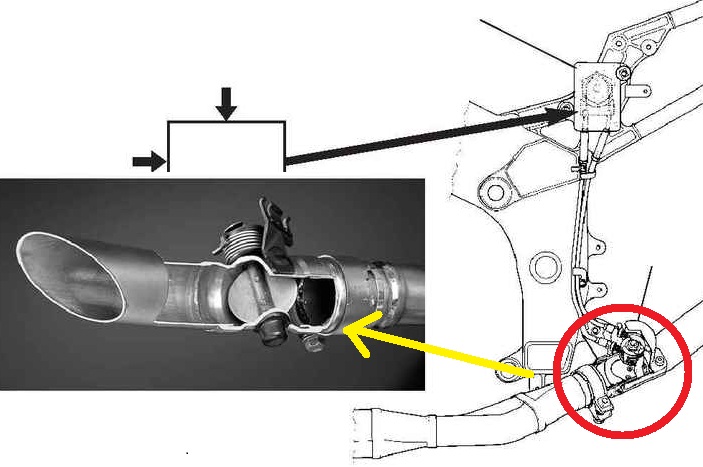

Pada honda tuning di exhaust disebut sistem HTEV (Honda Titanium Exhaust Valve) dikombinasikan dengan tuning di intake sehingga disebut HVIX (Honda Variable Intake/Exhaus).
Dan pada suzuki disebut sistem SET (Suzuki Exhaust Tuning)

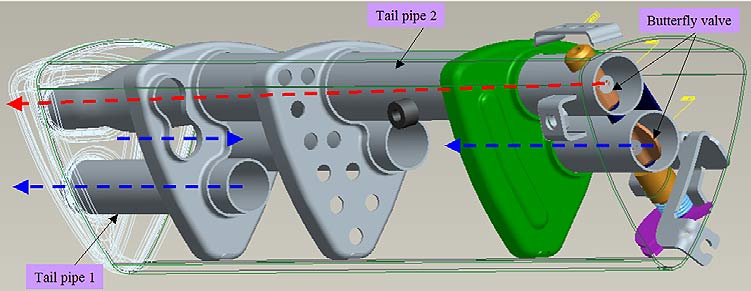

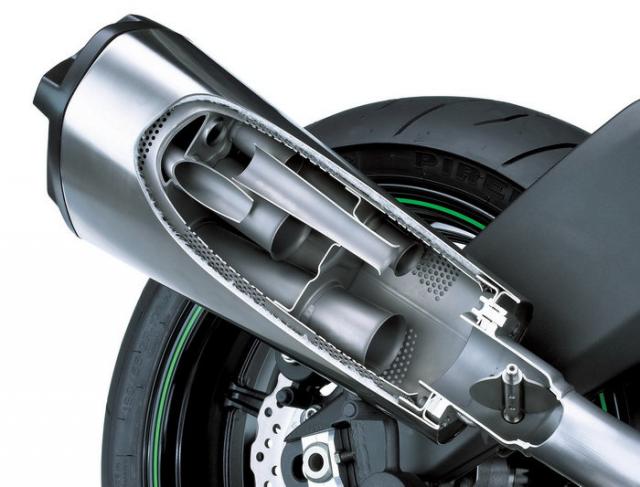

Pada kawasaki

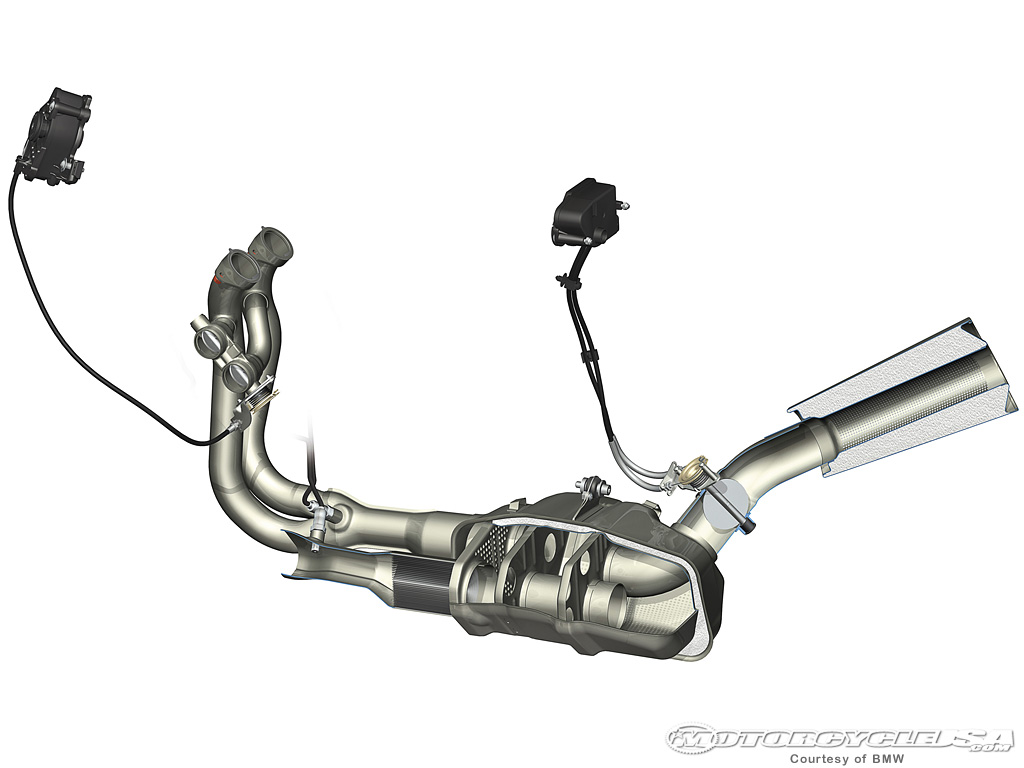

Pada bmw

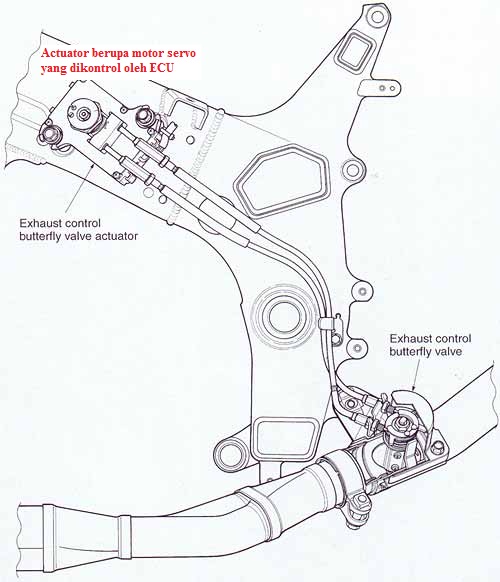

Umumnya pergerakan bukaan klep kupu-kupu dilakukan dengan mekanisme throttle 2 kabel seperti ini. Kemudian dua kabel tersebut dihubungkan dengan sebuah aktuator yang digerakkan oleh motor servo yang dikontrol oleh ECU berdasarkan masukan dari sensor rpm (crank sensor).
Pada motor kecil sudah diaplikasikan pada tvs tormax 150. Gerakan valve nya dilakukan dengan tuas manual di stang. Hebat ya, motor jepang ketinggalan semua dibandingkan tvs tormax150 ini, jika dilihat dari aplikasi variable exhaust system -nya.
Sebahagian besar motor-motor kelas moge sudah mengaplikasikan semua sistem di atas. Baik untuk menoptimasi pada bagian intake, valve maupun exhaust. Men tuning salah satunya tentunya lebih sederhana daripada mentuning sekaligus ke tiga-tiga nya, yang kesemuanya dikontrol secara elektronik oleh ECU. Sehingga wajar saja jika ada yang mengatakan bahwa bagian elektronik menjadi begitu fital bagi pengoperasian sebuah sepeda motor. Untuk bagian in-out udara saja sudah begitu banyak komponen yang terlibat, belum lagi yang lainnya.

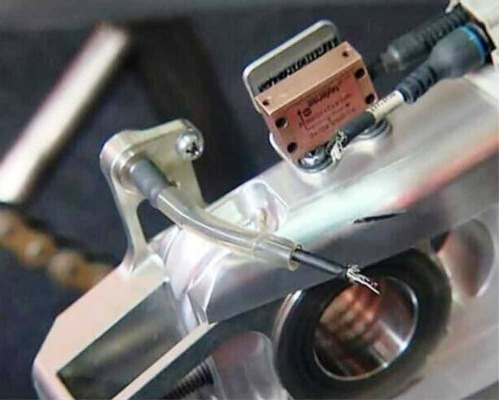

Pada motor performa tinggi di motogp justru bagian ini yang menjadi penentu performa motor. Baik dalam hal pembangkitan tenaga, kontrol dan handling. Tanpa bantuan sistem kontrol elektronik yang mumpuni jangan harap bisa menang. Masih inget kasus sensor traksi ban belakang pedrosa yang putus ! Tidak pakai lama bro, sebentar saja pedrosa langsung jungkir balik.
Semoga bermanfaat, wassalamu’alaikum wR wB
