[Alat Bengkel] Diagnostic Tools 4 Channel, Divais Untuk Mengetahui Kinerja ECU


auto diagnostic tool 0

Assalamu’alaikum wR wB

Salam sejahtera buat kita semua semoga kita semua selamat diperjalanan sampai ke tujuan


Dalam kondisi standar, alat diagnostik yang biasa dipakai bengkel resmi sudah mampu untuk mengetahui kondisi sistem ECU dan pendukungnya. Alat diagnostik rekomendasi pabrik ini mampu mengetahui bagian2 yang tidak normal untuk dilakukan inspeksi. Selain itu juga mampu untuk menseting level co untuk mengimbangi peningkatan performa yang diinginkan. Tapi ketika ingin melakukan upgrade diluar standar pabrik, maka alat ini kurang mampu untuk mendeskripsikan kondisi yang ada.

Pada saat upgrade dilakukan untuk mencapai performa yang cukup ekstrim, maka beberapa sinyal utama perlu untuk dimonitor dan dievaluasi secara bersamaan. Oleh karena itu diperlukan suatu alat pemantau dengan kanal banyak yang mampu memperlihatkan kondisi sinyal yang bekerja padanya. Beberapa bagian yang sangat penting untuk dipantau adalah :

  1. Putaran mesin (input) ke ECU dari sensor crankshaft
  2. Posisi throttle (input) ke ECU
  3. Waktu pengapian (output) dari ECU
  4. Durasi bukaan injektor

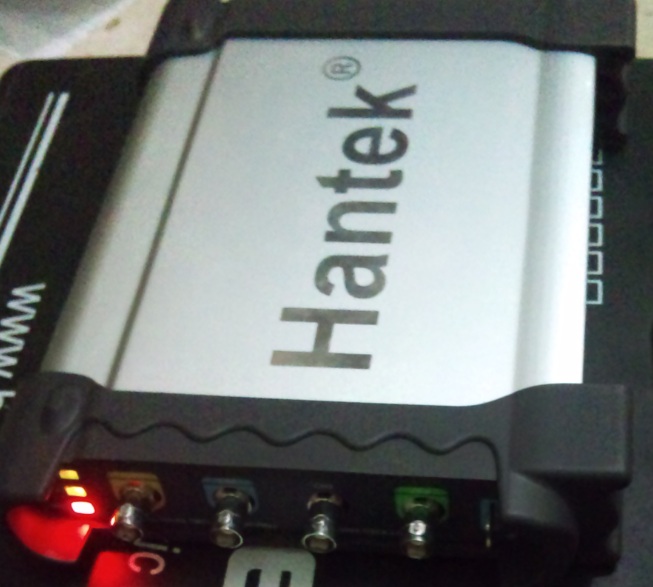

Sesungguhnya lebih banyak yang bisa dipantau secara langsung lebih baik, akan tetapi untuk kebutuhan di jalan umum atau race motor satu silinder dirasa cukup menggunakan alat diagnostik 4 kanal. Salah satu alat diagnostik tersebut adalah Automotive Diagnostic Tools (seperti gambar judul). Alat ini sesungguhnya adalah osiloskop 4 kanal yang dihubungan dengan sebuah laptop untuk memproses tampilan dan beberapa fungsi matematis sederhana. Karena diperuntukkan untuk memperoleh informasi kelistrikan otomotif, maka probe yang digunakan agak spesial. Berikut kelengkapannya

DSO3064-KIT-AUTOMOTIVE-DIAGNOSTIC-Hantek-OSCILLOSCOPE

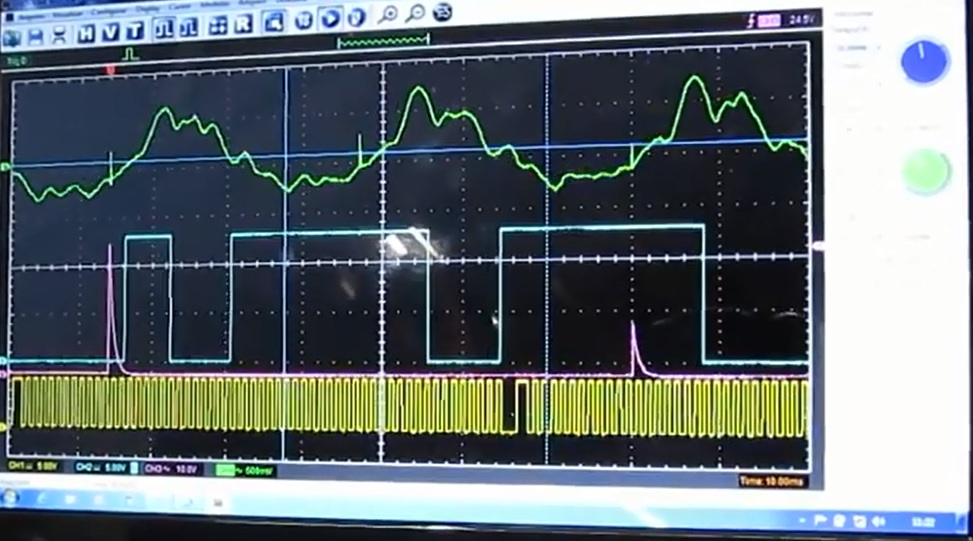

Jadi alat diagnostik ini bisa diterapkan dengan menggunakan sumber dc (aki mobil) maupun ac (jala2 PLN). Karena memiliki 4 kanal maka alat ini juga dapat digunakan untuk memeriksa sinkronisasi kerja dari engine 4 silinder. Karena masukannya 4 kanal, tentunya tampilan grafiknya juga 4 kanal, seperti tampak pada gambar ini

display exp2

Nah kebetulan nanti ane akan gunakan alat ini untuk melihat konfigurasi sinyal2 yang ada disekitar ECU motor injeksi seperti NVL dan cbr150. Ditunggu saja pada artikel berikutnya..

Bagi yang pernah punya pengalaman menggunakan alat semacam ini, ane sangat berterima kasih jika mau share di sini.

Semoga bermanfaat, wassalamu’alaikum wR wB.
