Assalamu’alaikum wR wB


Salam sejahtera buat kita semua, semoga kita semua selamat di perjalanan sampai k

Setelah dilarang penggunaannya pada tahun 2010 dan 2011, sensor suhu kembali dilegalkan. Dengan bantuan sensorย ini, suhu ban dapat diketahui pada saat berlangsungnya balapan, yang kemudian disimpan dan dikumpulkan dalam memeori yang terintegrasi dengan ECU. Data suhu ban selama penggunaannya dalam balapan sangatย  penting, tidak hanya untuk produsen ban, akan tetapi juga untuk pengguna saat itu (rider motogp).

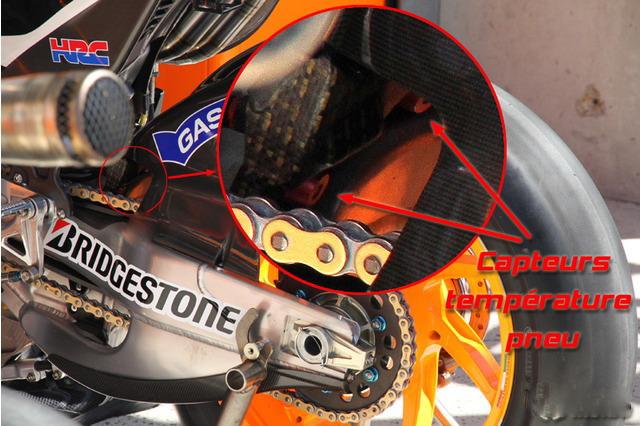

Sensor suhu ban iniย diintegrasikan pada fender bagian dalam untuk mengukur suhu seluruh bagian ban. Yang jadi pertanyaan adalah :

” Apa gunanya informasi mengenai suhu ban bagi rider maupun produsen ?”

Mari kita diskusikan…

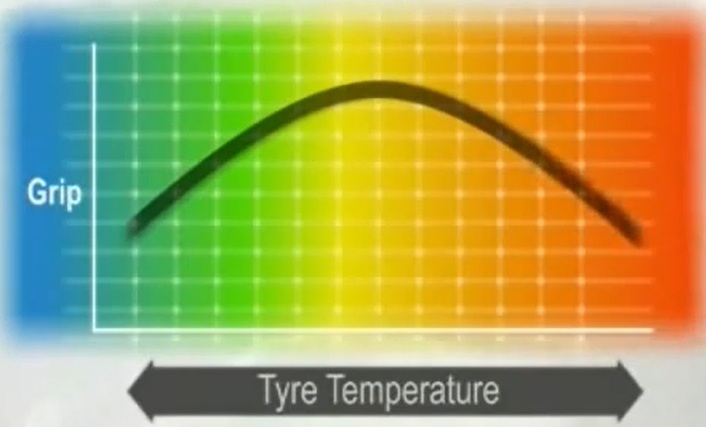

Suhu ban yang pas akan menentukan grip yang maksimum

temp vs grip

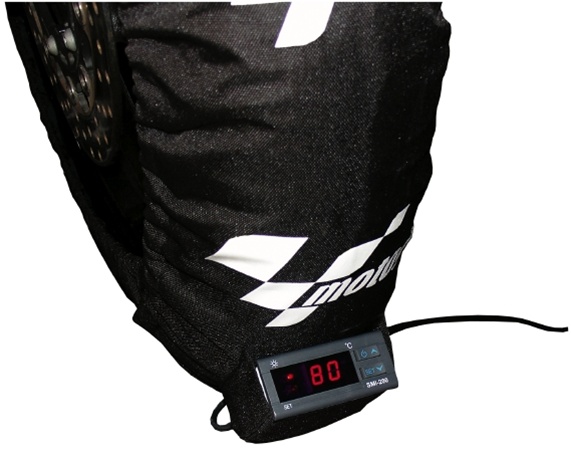

Oleh karena itu untuk mendukung start yang baik, ban motor sebelum digunakan dihangatkan terlebih dahulu dengan menggunakan tyre warmer

MotoGP_Tire_Warmers_02_LRG

Dan sebelum dilakukan start, para pembalap dipersilahkan untuk melakukan warming up lap. Tujuannya adalah untuk menghangatkan ban, agar sehunnya sedikit naik dan gripnya meningkat.

Dengan berlangsungnya balapan, suhu ban akan mulai meningkat. Peningkatannya tergantung dari suhu udara, suhu aspal, akselerasi/deselarasi, style pembalap dan lain-lain. Intinya suhu akan terus meningkat seiring dengan bertambahnya lap.

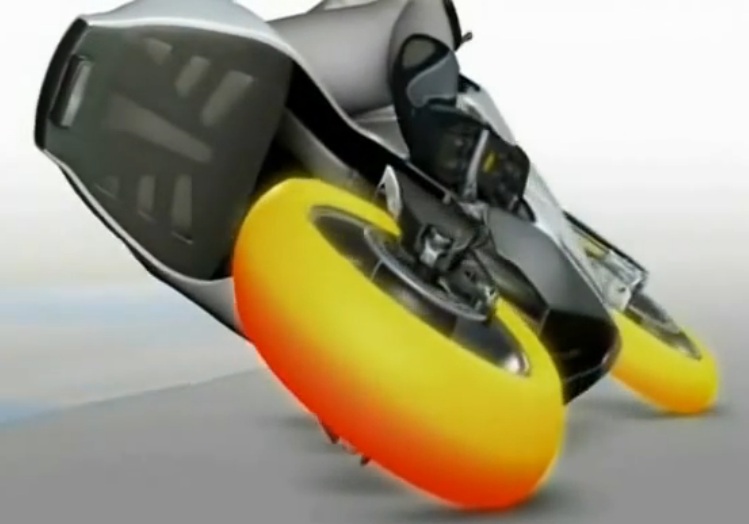

temp tire in corner

Jika sang rider kurang memahami perubahan performa ban/grip karena perubahan suhu, maka pada saat meningkung ban akan kehilangan grip. Ban bisa kehilangan grip saat menikung bisa karena masih dingin (balapan baru mulai) atau ban sudah terlalu panas (balapan hampir selesai). Dan inilah akibatnya

Ban masih dingin

crash because no warm tire

Atau ban sudah terlalu panas, grip tak mampu menahan gaya sentrifugal motor

crash because too hot tire

Oleh karena itu mengetahui dan memahami suhu ban sangat penting, baik bagi sang rider, maupun bagi pabrikan.

Bagi rider dengan adanya informasi suhu ban, rider dapat dengan segera menyesuaikan riding style-nya agar saat melibas tikungan tetap didukung oleh grip ban yang mencukupi. Sedangkan bagi produsen, data suhu, lap-time, profile sirkuit dan suhu aspal, dapat digunakan untuk mendisain ulang ban-nya. Baik racikan compound, struktur maupun kesimetrian compound antara sisi kiri dan kanan. Dengan demikian kualitas ban akan semakin bagus, sehingga dapat mendukung perolehan lap-time para pembalap.

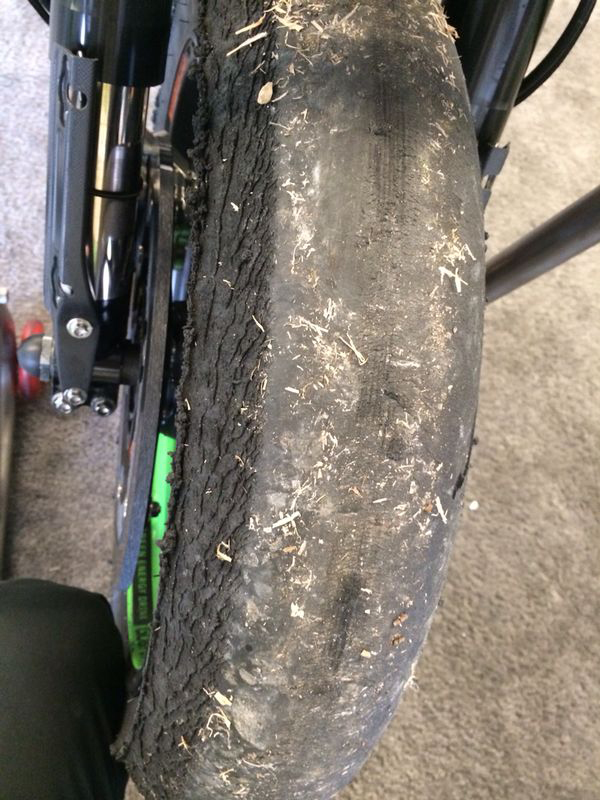

Inilah “derita” ban akibat style pembalap, suhu aspal, ketidak sesuaiaan pilihan compound dan lain-lain

ban coak melting tyre



Hubungan sensor suhu ban dengan ECU

Sensor suhu ban akan membaca suhu ban kemudian mengirimkannya ke ECU

tire temp sensor0

Kemudian data tersebut disimpan dalam data logger, dengan waktu sebagai domain-nya. Ketika selesai balap, dari waktu bisa diterjemahkan sebagai posisi di sirkuit. Sehingga dapat diketahui profile suhu ban sebagai fungi dari posisi sirkuit. Dari data ini dapat diketahui pengaruh kurvatur sirkuit, akselerasi/deselerasi motor, kemiringan motor terhadap peningkatan suhu ban.

Jika fungsi seperti ini dicangkokkan dalam ECU, kemudian dikombinasikan dengan kontrol traksi, maka kemungkina pembalap jatuh sangat kecil. Karena ECU membatasi performa engine agar ban tidak kehilangan grip saat menikung. Jika ini yang terjadi maka skill pembalap benar-benar akan “terpenjara” oleh sistem elektronik. Karena walaupun pembalap membuka throttle secara maksimum saat menikung, ECU akan menyetel kembali sehingga tidak terjadi selip di ban depan maupun belakang.

Makanya Marc Marquez, meminta mekaniknya untuk menguragi peran kontrol traksi, agar bisa bebas berkreasi dengan style-nya.

Semoga bermanfaat, wassalamu’alaikum wR wB.
